Die Infrastruktur für den Glasfaserausbau von morgen
Modular, sicher und schnell einsatzbereit – die NGS schafft die Grundlage für leistungsfähige und zukunftssichere Glasfasernetze.
Produkte
Unternehmen

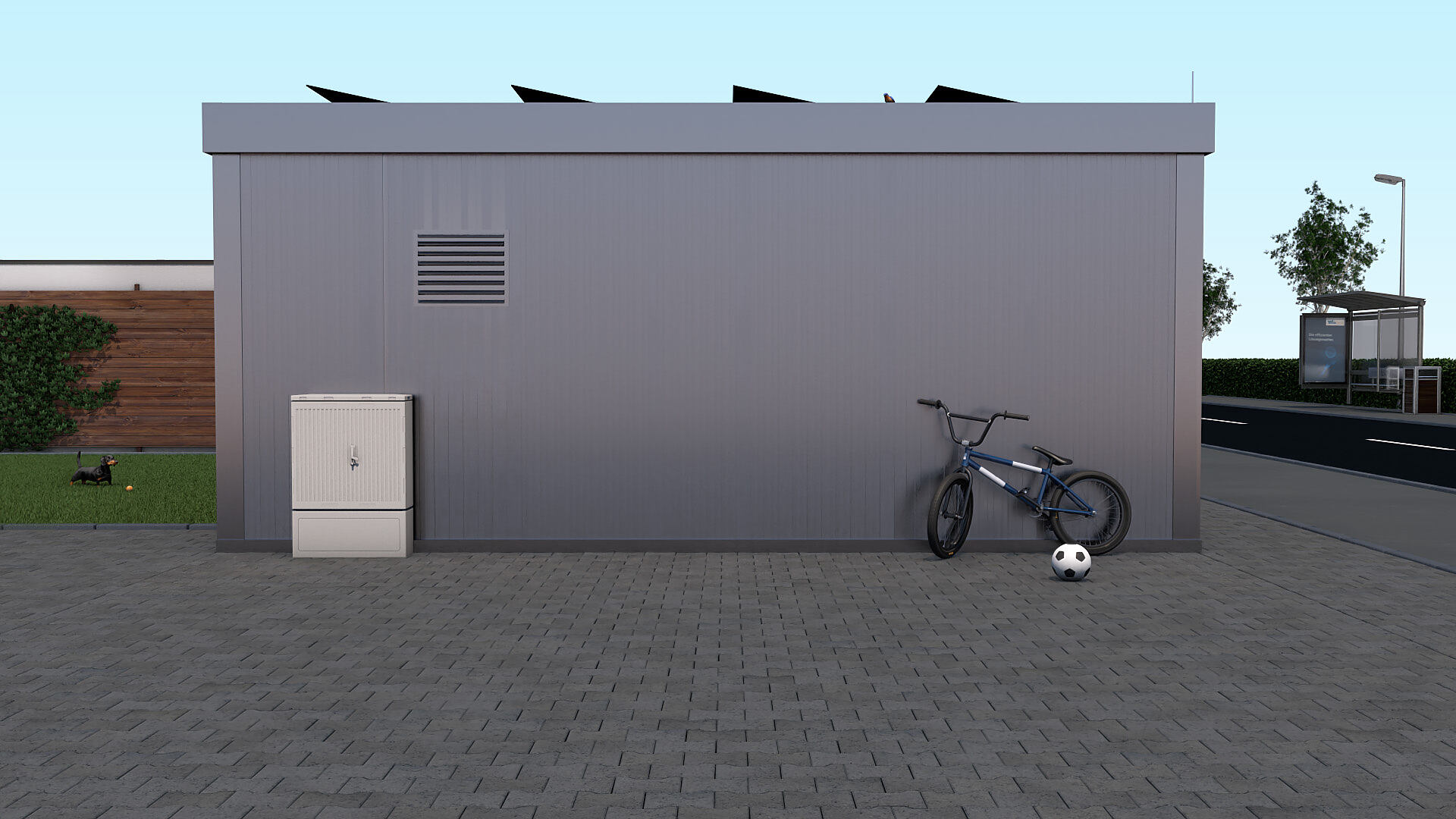

Optik
Die 2LINE NGS lässt sich in Farbe und Optik der Sandwichpaneele individuell anpassen. So haben Sie die Auswahl zwischen verschiedenen Oberflächenvarianten: liniert, mikroliniert, eben sowie w-liniert. Die Station ist mittels Mineralfaser-Dämmkern (Steinwolle) gedämmt und wird auf den vorab platzierten Betonkeller oder eine Stahlwanne gesetzt.
Außen-EVU – Stromanschluss
Die Zähleranschlusssäule kann in die Fassade integriert werden und ist so von außen für den EVU zugänglich ohne dabei Zutritt zum Technikbereich gewähren zu müssen. Es stehen verschiedene Zählervarianten zur Verfügung, darunter elektronische Haushaltszähler (eHz) und Dreipunkt-Aufnahmen. Die Installation erfolgt gemäß den Vorgaben des Energieversorgers und bedarf dessen Freigabe.
Transport und Logistik
Die PoP-Station wird inklusive Transport- und Krandienstleistungen bis zum Aufstellungsort geliefert. Da das Gewicht nur ca. 1/6 eines herkämmlichen PoPs beträgt, sind kein Schwertransport, kein Schwerlastkran sowie kein Begleitfahrzeug notwendig. Eine persönliche Betreuung vor Ort rundet die schlüsselfertige Übergabe ab.
Klima
Die gedämmte Fassade der PoP-Station verbessert die Energieeffizienz, indem sie den Wärmedurchgang reduziert. Dadurch wird weniger Kühlleistung benötigt, was Betriebskosten spart – selbstverständlich unter Einhaltung aller gesetzlichen Vorgaben.
Tür und Zugang
Optional ist die 2LINE NGS mit elektronischer Zutrittskontrolle und einer Tür der Widerstandsklasse RC3 ausgestattet – für erhöhten Einbruchschutz und sichere Zugangskontrolle.
USV
Der Hauptverteiler kann mit einer unterbrechungsfreien Stromversorgung (USV) ausgestattet werden, deren Überbrückungszeit individuell an die Kundenanforderungen angepasst ist. Gleichrichter und Akkukapazität werden entsprechend der benötigten Leistung ausgelegt. Die USV gleicht Stromschwankungen und -ausfälle aus, indem sie angeschlossene Geräte vorübergehend über Akkus versorgt. Eine Photovoltaik-Integration ist auf Anfrage möglich.

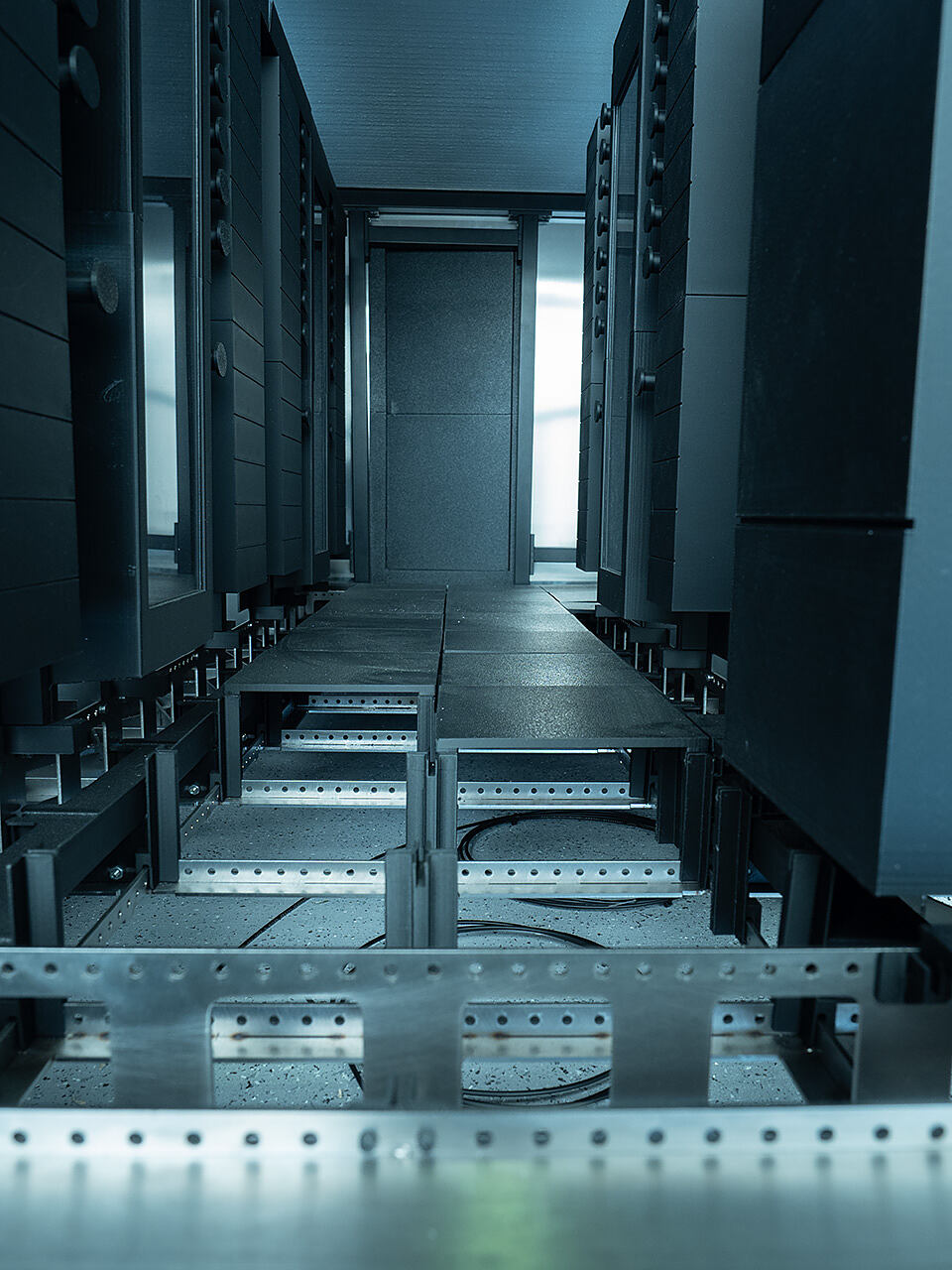

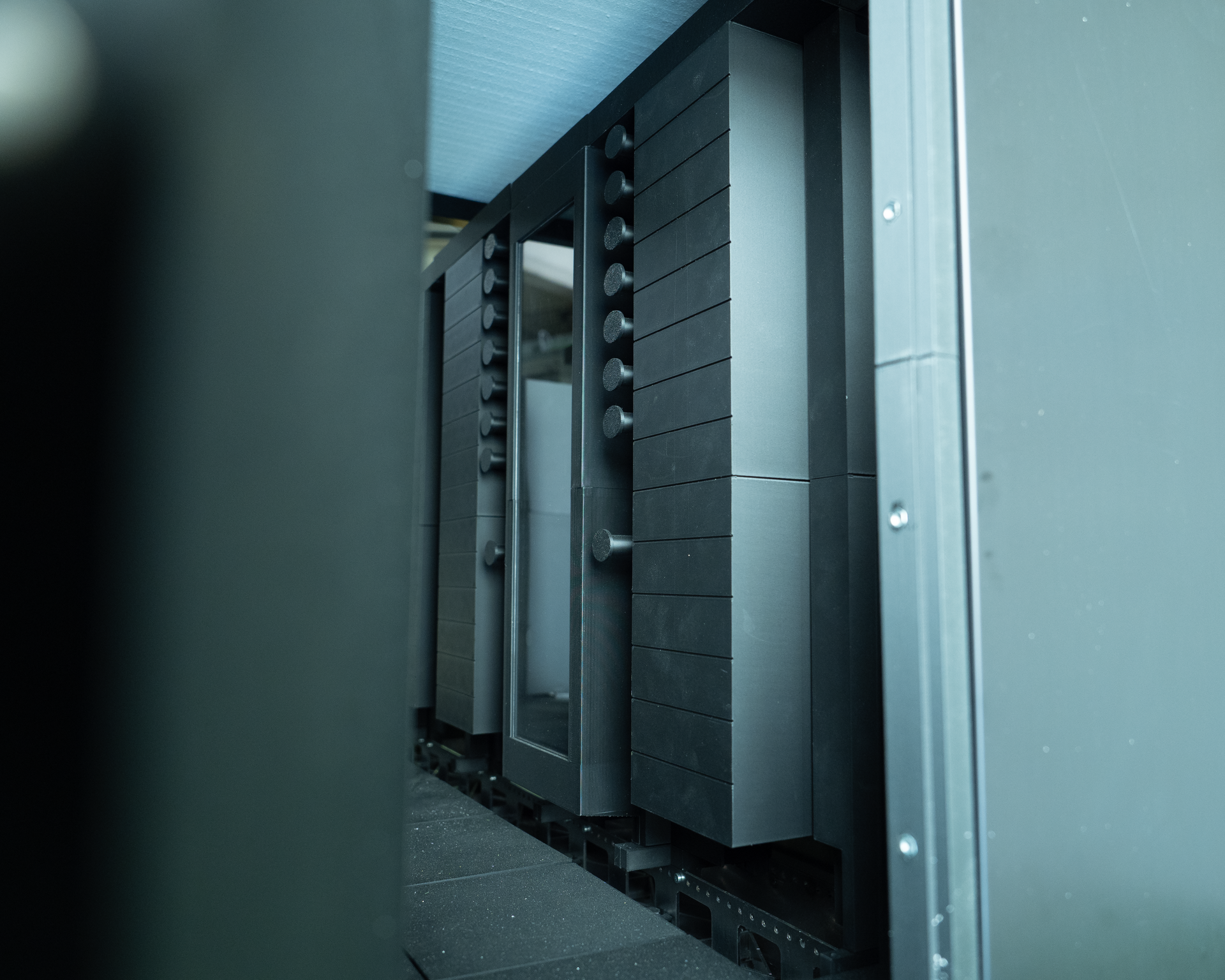

ODF-System
Das Herzstück der PoP-Station ist ein modularer Glasfaser-Verteiler, der eine biegeradiengerechte Kabelführung gewährleistet. Er ist in Varianten mit bis zu 42 HE (3.024 Ports) oder als Sondergröße mit 33 HE (2.376 Ports) erhältlich. Merkmale sind eine intelligente Patch-Kabelführung, Kabelzuführung von oben oder unten, spiegelverkehrter Aufbau sowie eine flexible, leichte Bauweise. Die Lieferung erfolgt vorkonfektioniert und anschlussfertig nach Kundenwunsch.
Spleiß-/Patch Module
Die 2LINE ODF HD-Module sind vormontierte Einheiten mit Pigtails und Kupplungen, erhältlich in 1, 2 oder 3 HE. Jede komprimierte Schublade bietet 24 Steckverbindungen – je nach Ausführung mit bis zu 9 Schubladen pro Modul. Es kommen LC-Stecker zum Einsatz, wodurch bei 42 HE bis zu 3.024 Ports und bei 33 HE bis zu 2.376 Ports erreicht werden können. Miniflex-Schläuche sichern die Bündeladerzuführung, während Patchkabel und Fasern biegeradiengerecht geführt werden. Die Module sind auch spiegelverkehrt verfügbar.
2LINE Optical Distribution Frame ODF 220 Aktiv
Optisches Verteilergestell
2LINE ODF 220 AktivDas Verteilergestell für Aktivtechnik ermöglicht den Einbau von 19 Zoll oder ETSI-Komponenten und bietet eine integrierte Patchkabelführung, wahlweise rechts oder links. Erhältlich in Standardgrößen bis zu 42 HE (2200x900x300) oder als Sondergröße mit 33 HE (1800x900x300), überzeugt es durch eine modulare Bauweise, Flexibilität und kurze Montagezeiten. Die Türen sind mit einem Schwenkhebel für einen Schließzylinder ausgestattet, und die Seitenteile bieten einen sicheren seitlichen Abschluss. Ein spiegelverkehrter Aufbau ist ebenfalls möglich.
Installation
Die Montage des ODF-Systems und des Verteilergestells für die Aktivtechnik erfolgt fachgerecht und noch im Werk, ebenso wie die Inbetriebnahme elektrischer Komponenten wie Klimatechnik und USV. Alle Arbeiten werden gemäß den geltenden VDE-Richtlinien durchgeführt, um höchste Sicherheit und Funktionalität zu gewährleisten. Vor Ort erfolgt dann die schlüsselfertige Übergabe.

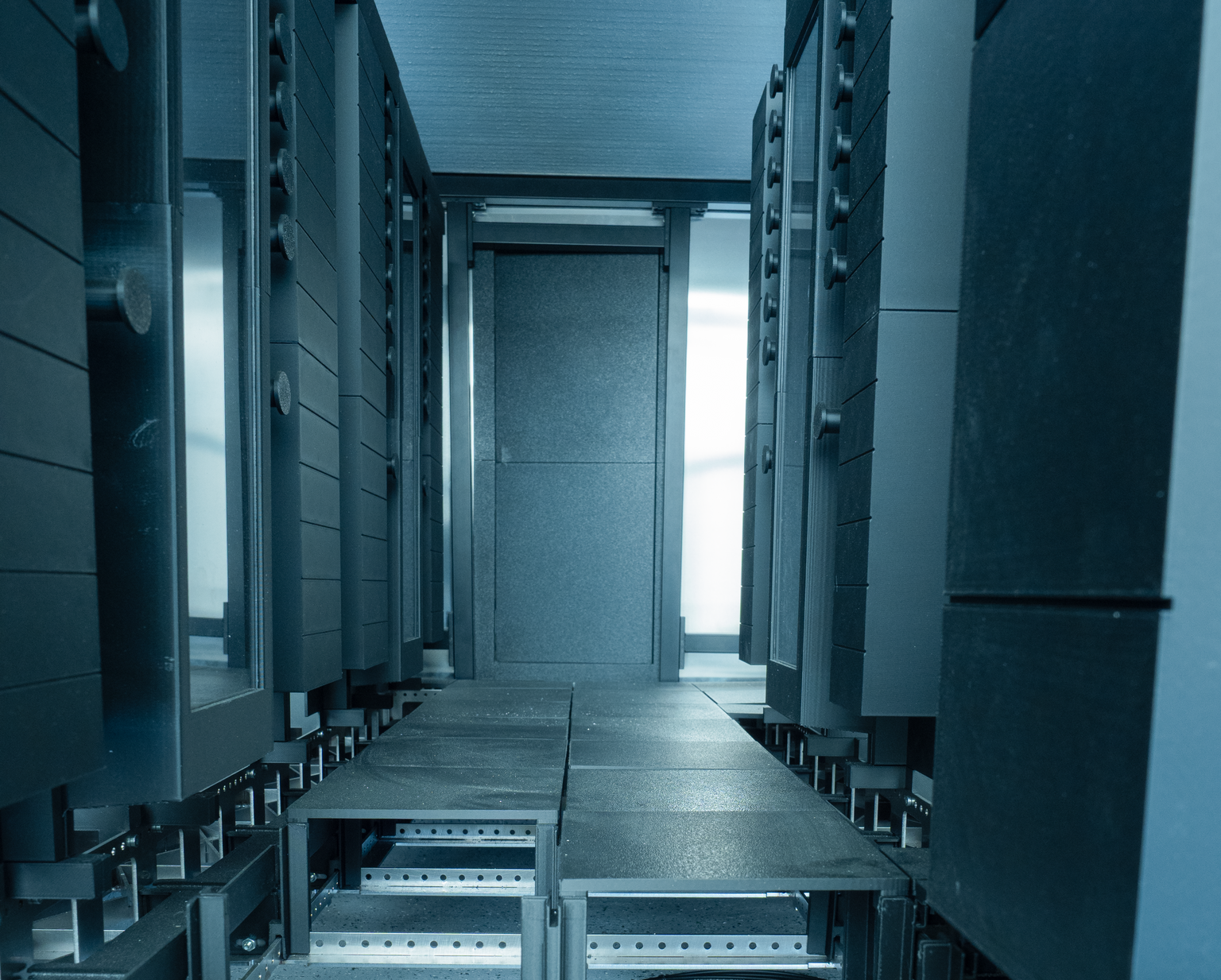

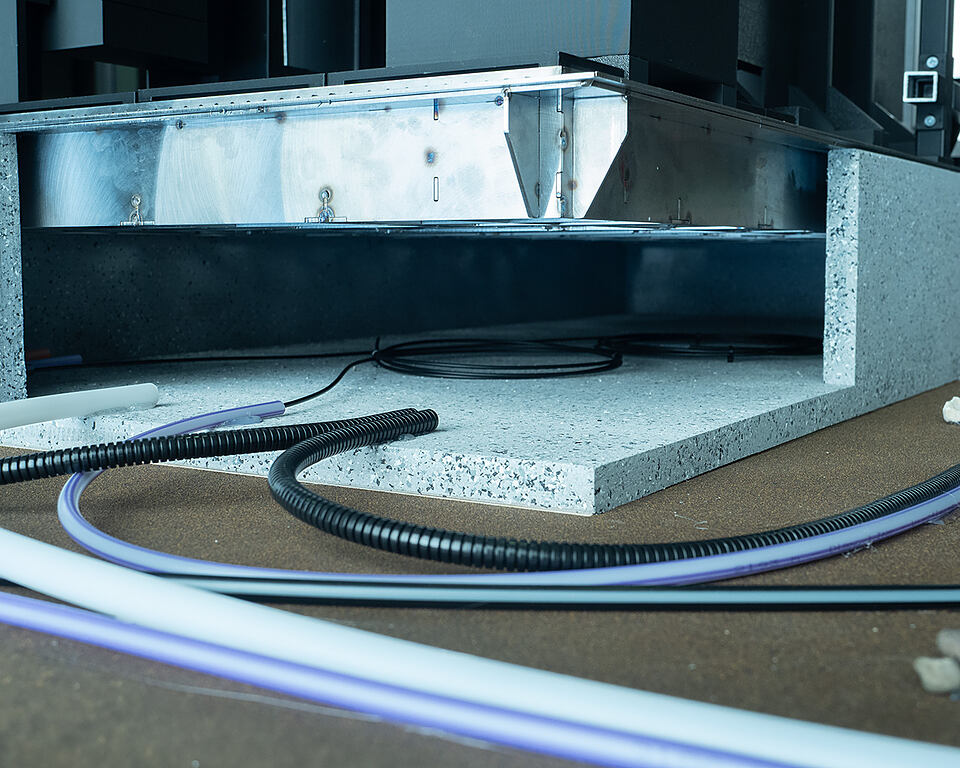

Betonkeller
Der Betonkeller dient der sicheren Kabelverlegung und Aufnahme von Kabelüberlängen. Über den Holzdoppelboden wird die Kaltluft der Klimatechnik gezielt zur Aktivtechnik geführt. Standardhöhen sind 60 cm oder 80 cm. Alternativ ist eine Ausführung ohne Doppelboden mit zusätzlichem Kabelraum möglich. Der Keller kann als Teilkeller, Vollkeller aus Beton oder als Stahlwanne realisiert werden.
Einfach-Dichtpackung
zum Einbetonieren
HSI150 K/XFür die Einführung von Rohrverbänden in die 2LINE NGS wird das modulare Kabeldurchführungssystem HSI (Hauff Snap-In) verwendet.
Innen-EVU – Stromanschluss
Der Stromanschluss innerhalb der PoP-Station erfolgt über einen integrierten Unterverteiler, wodurch kein separates Gehäuse an der Außenseite der Station erforderlich ist. Dies sorgt für eine kompakte und platzsparende Lösung.

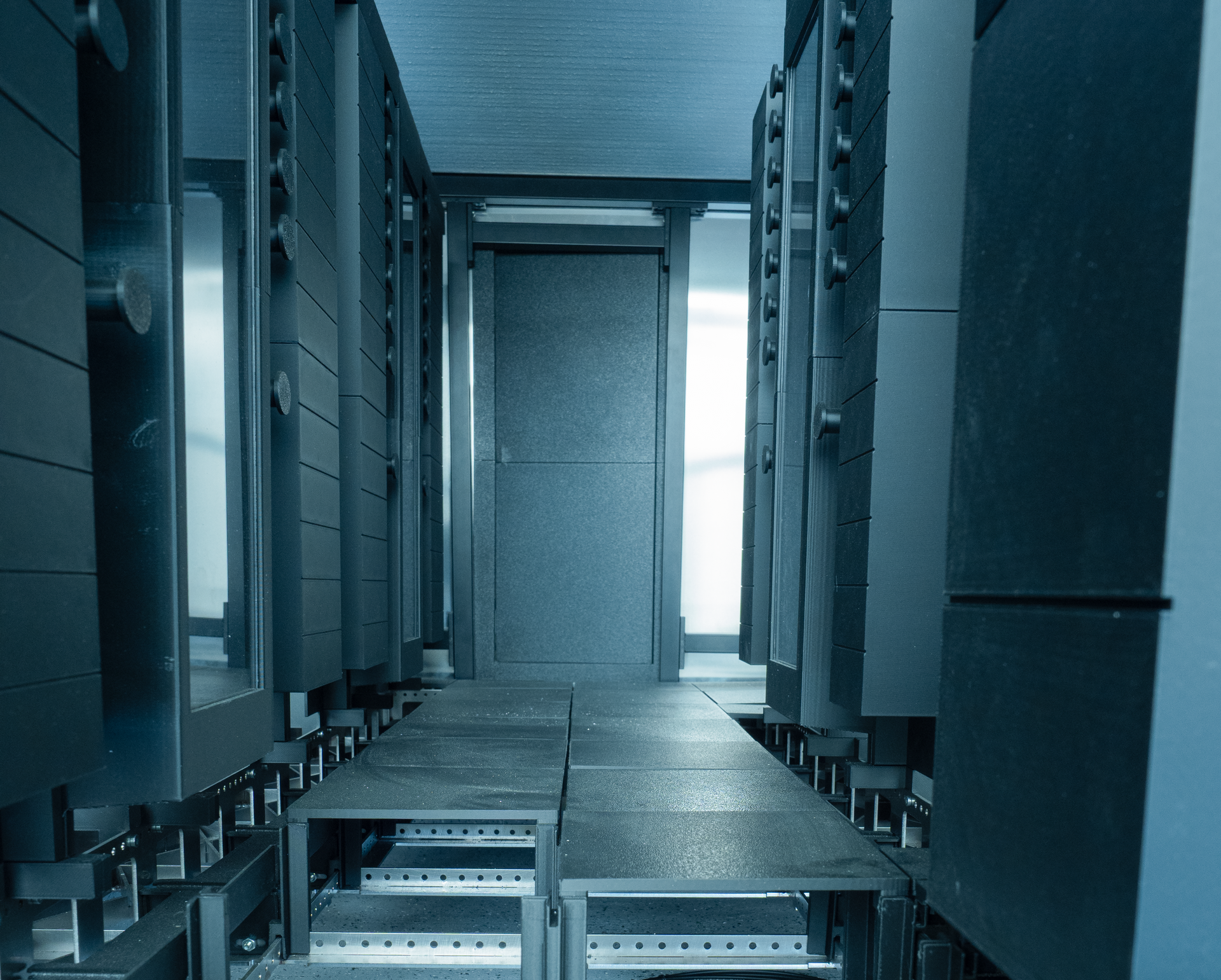

Kabelkanalsystem
Das Kabelkanalsystem ist sowohl in der Variante für die Montage oben auf als auch unten im ODF-System erhältlich. Es basiert auf einem flexiblen, modularen Stecksystem und ist in verschiedenen Elementen verfügbar – geradlinig, rechtwinklig und in unterschiedlichen Längen. Die Führung der Patch-Kabel erfolgt unter Einhaltung der minimalen Biegeradien, die durch geschützte Einführelemente in den Gestellen gewährleistet werden. Die Querung der Kabel kann durch einen in den Doppelboden integrierten Kanal erfolgen. Die Montage ist einfach und erfordert kein Spezialwerkzeug.
Überwachungssystem
Optional kann die PoP-Station mit einem umfassenden Überwachungssystem ausgestattet werden, das Türkontakt, Rauchwarnmelder, Bewegungsmelder, Wassersensor, Temperatursensor sowie einen RFID-Leser für die Zugangskontrolle umfasst. Zusätzlich kann eine Überwachungskamera installiert werden, um die Sicherheit der Station noch weiter zu erhöhen.

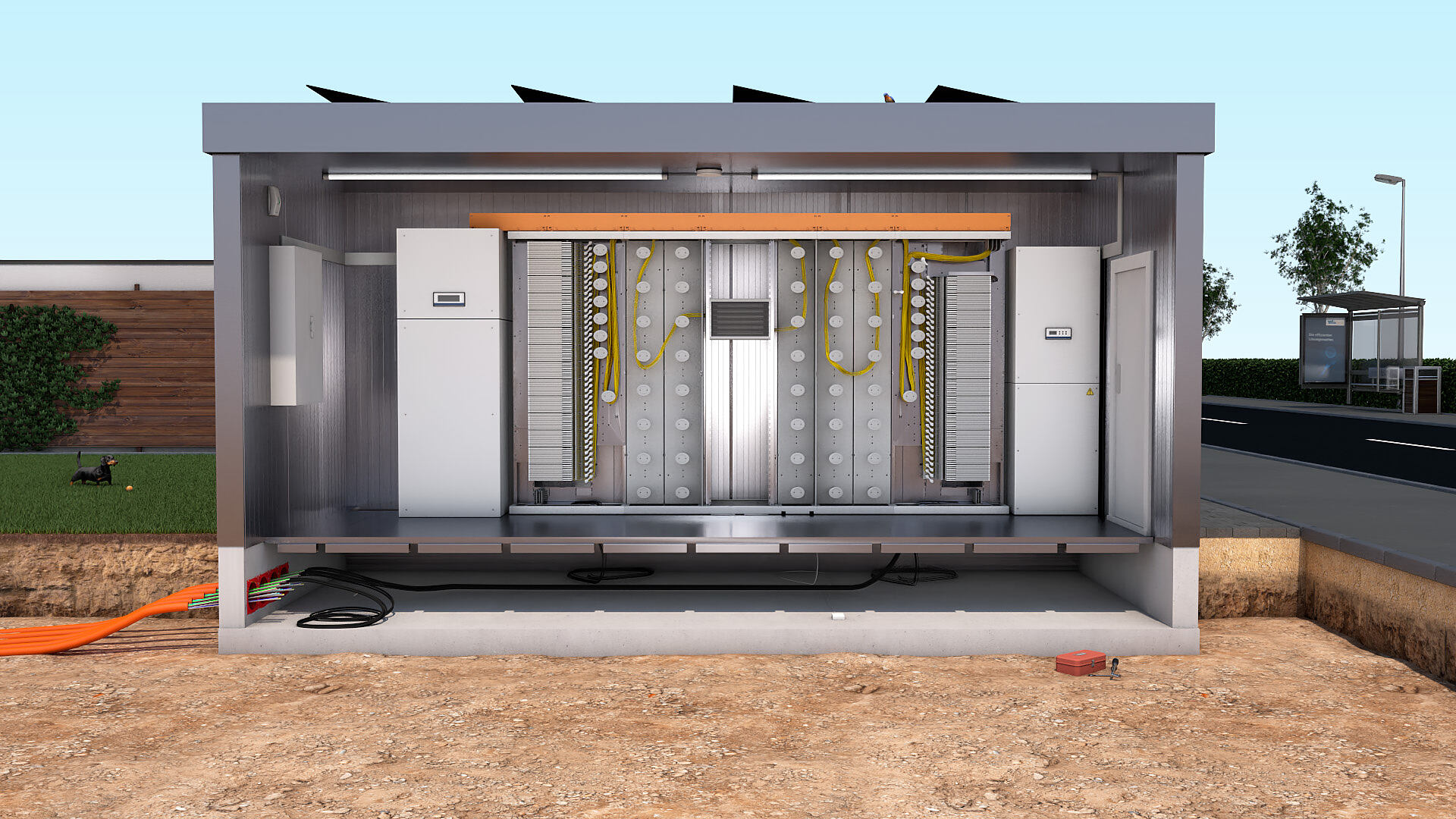

Next Generation Station (NGS) - modulare PoP-Station für den Breitbandausbau
Herausforderungen im FTTx-Ausbau
Der Ausbau moderner Glasfasernetze stellt Netzbetreiber und Infrastrukturverantwortliche vor enorme Herausforderungen.
Projekte müssen schneller umgesetzt werden, Flächen sind begrenzt und gleichzeitig steigen die Anforderungen an Sicherheit, Verfügbarkeit und Nachhaltigkeit.
Hinzu kommt die steigende Komplexität der Technik – von aktiven Komponenten bis hin zu Energieversorgung und Klimatisierung.
Gefragt sind Lösungen, die all diese Anforderungen zuverlässig und effizient vereinen.
Schlüsselfertiger Hauptverteiler für moderne Glasfasernetze
Die NGS wurde speziell für die Anforderungen moderner Glasfaserinfrastruktur entwickelt. Sie kombiniert modulare Bauweise, intelligente Technik und hohe Sicherheitsstandards in einer kompakten, sofort einsatzbereiten Lösung.
Ob Netzknoten, PoP-Standort oder Verteilerpunkt – die NGS passt sich flexibel an Ihre Projekte an und schafft eine zuverlässige Basis für leistungsfähige Netze.
Vorteile der NGS im Glasfaserausbau
Maximale Flexibilität
Individuelle Konfiguration und modulare Erweiterbarkeit ermöglichen eine passgenaue Lösung für jede Anwendung.
Effiziente Umsetzung
Kurze Lieferzeiten und eine durchdachte Vorfertigung sorgen für eine schnelle Inbetriebnahme.
Optimierter Transport
Dank kompakter Bauweise ist kein Schwerlastkran oder Sondertransport erforderlich.
Hohe Sicherheit
Umfassender Brand- und Einbruchschutz sorgt für zuverlässigen Betrieb.
Zukunftssichere Energieintegration
Die Integration von PV-Anlagen und USV-Systemen ermöglicht nachhaltige und ausfallsichere Lösungen.
Durchdachtes Kabelmanagement
Flexible Kabelführung sorgt für Ordnung, Übersicht und einfache Wartung.
Schlüsselfertige Lieferung
Vormontierter Innenausbau im Werk ermöglicht eine saubere, terminsichere Umsetzung, reduziert den Koordinationsaufwand vor Ort und verkürzt die Zeit bis zur Inbetriebnahme.
Einsatzbereiche der modularen Technikzentrale

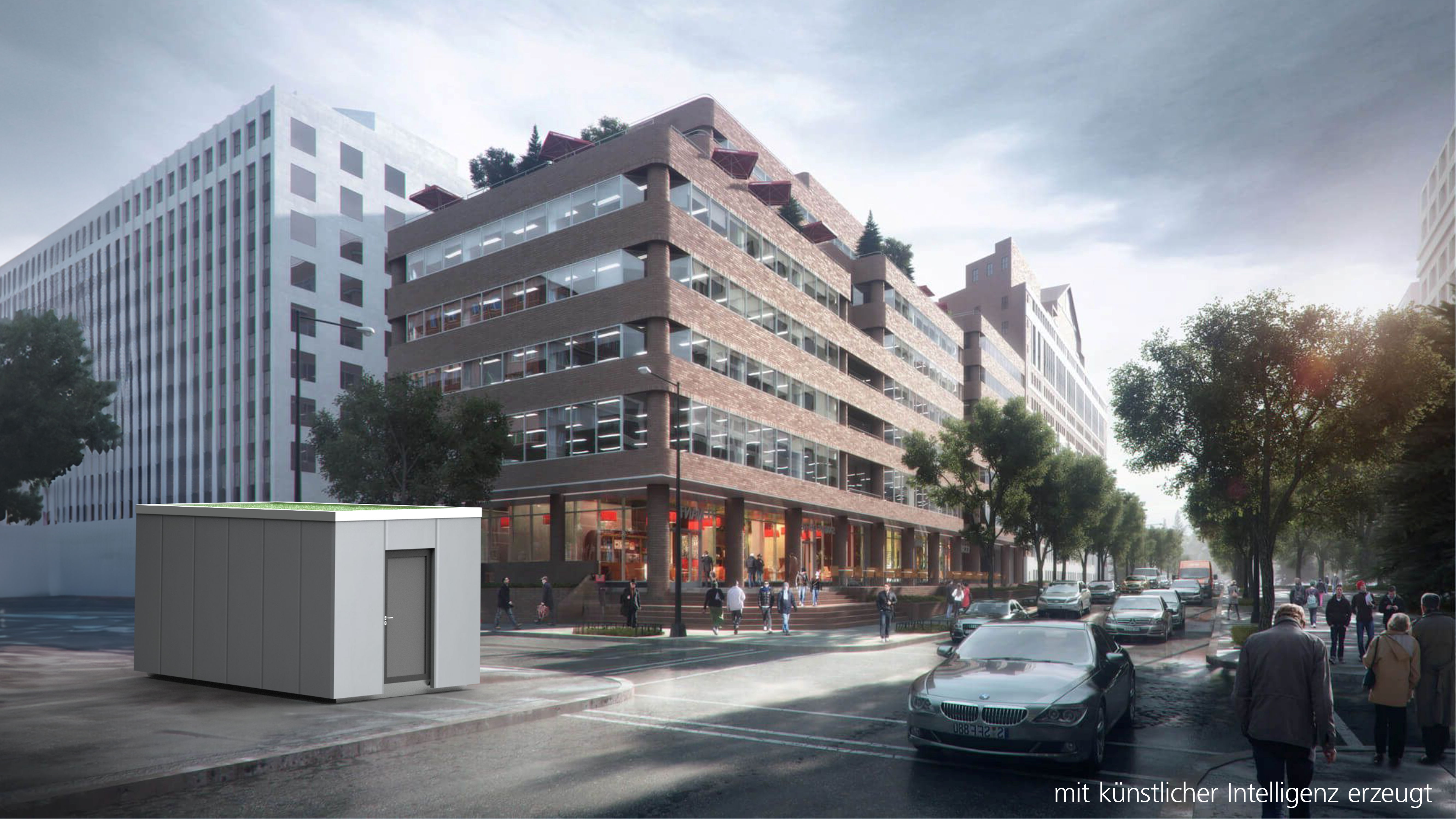

PoP-Station im Breitbandmarkt
Die NGS dient auf dem Breitbandmarkt als PoP-Station, auch Hauptverteiler genannt. Alle Kundenfasern werden über Steckverbindungen bereitgestellt, sodass sich bei Bedarf auch unterschiedliche Netzbetreiber flexibel auf die Fasern aufschalten können.

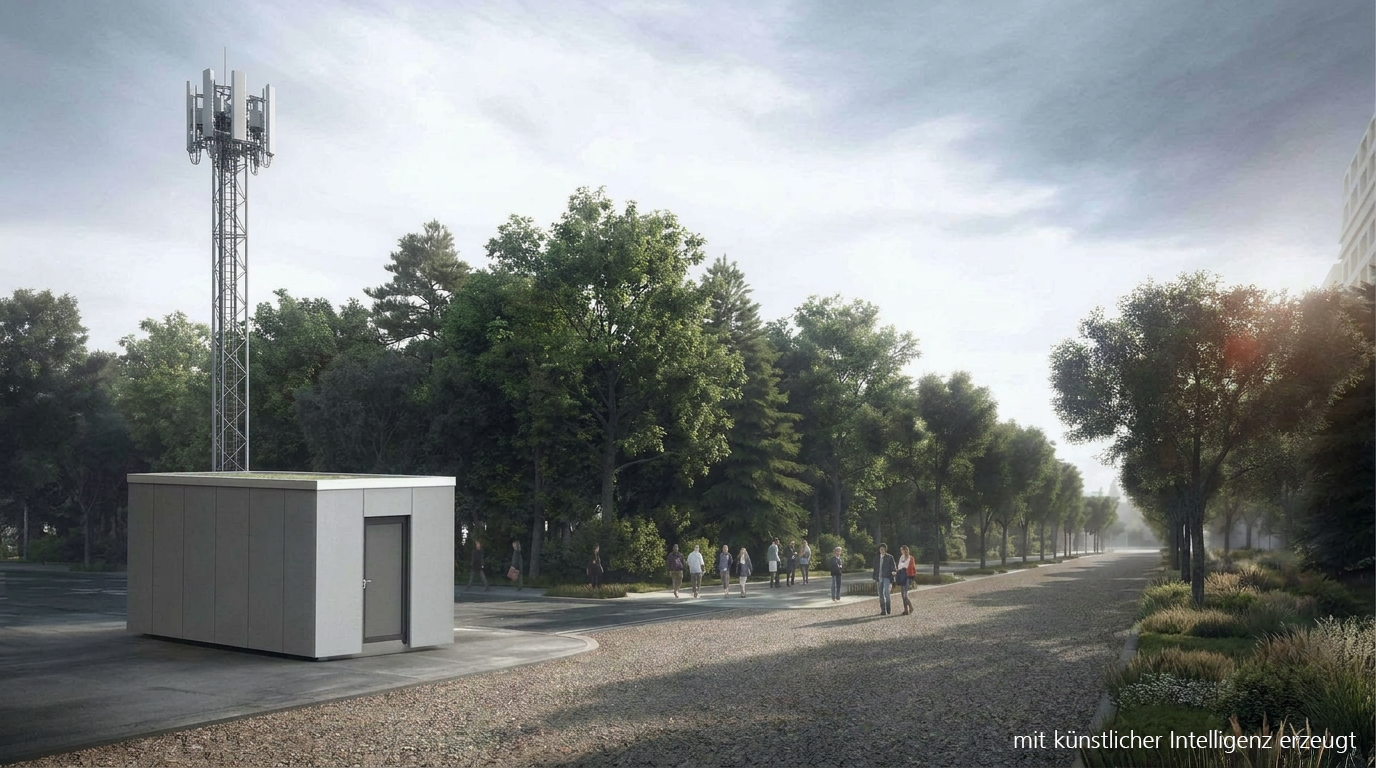

Mobilfunkstationen
In der Basisstation werden die wenige Fasern aus dem Netz pro Mobilfunkstation zur Verfügung gestellt. Im Mobilfunkkabelnetz werden häufig xWDM (Wellenlängenmultiplexer) eingesetzt. d.h. auf einer Glasfaser werden unterschiedliche Signale übertragen und in der Mobilfunkstation bereit gestellt. Durch den Technologiewechsel von 4G auf 5G hat sich der Kabelnetzbau der Mobilfunknetze verändert. Anstelle von Backhaul (Baseband-Unit an der Mobilfunkstation) werden Fronthaul-Strukturen (Baseband-Unit zentralisiert) errichtet.

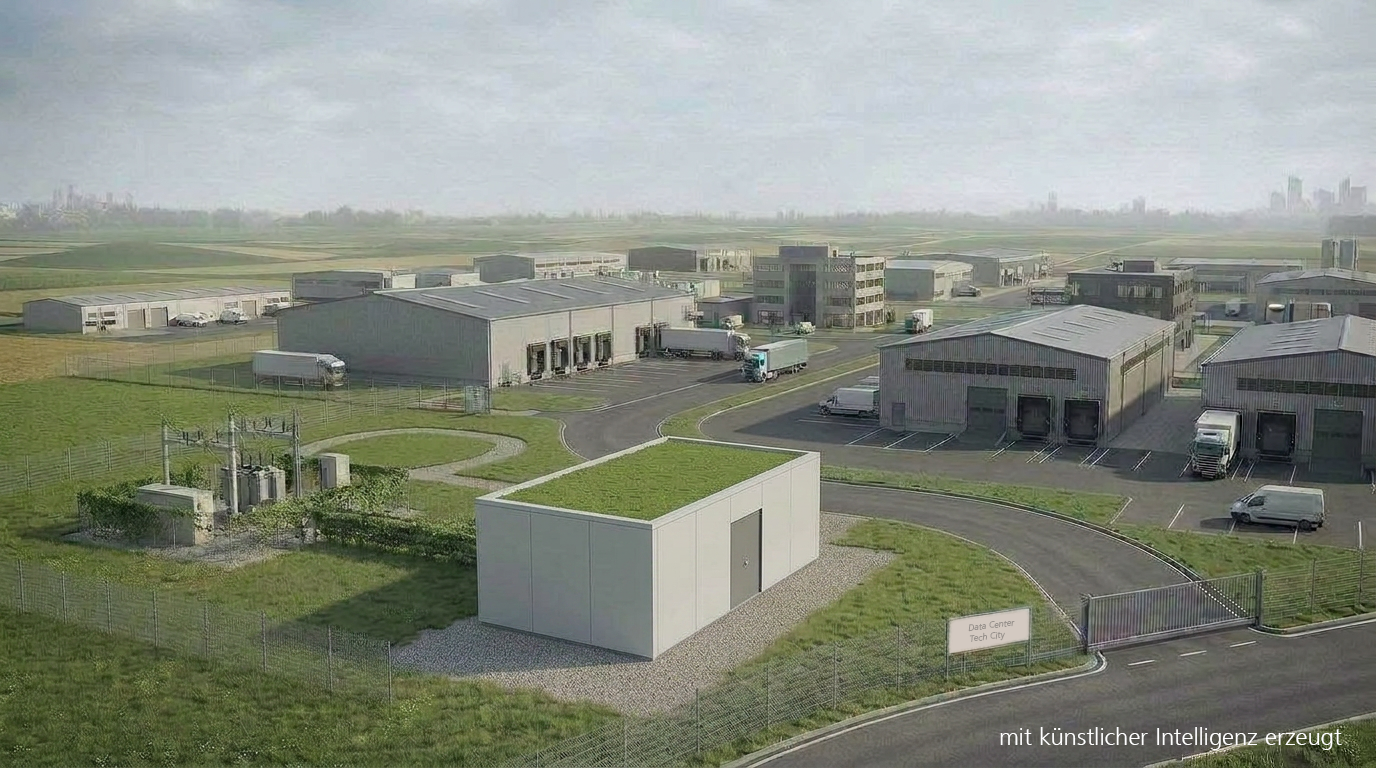

Mini Data Center z.B. am Firmencampus
Daten werden zunehmend dezentral verarbeitet – direkt auf Firmencampi und in Industrieanlagen. Kleine Mini-Datacenter müssen dabei die gleichen Anforderungen an Sicherheit, Energieversorgung und Verfügbarkeit erfüllen wie große Rechenzentren.
Die Next Generation Station (NGS) bietet dafür eine modulare und schlüsselfertige Lösung.

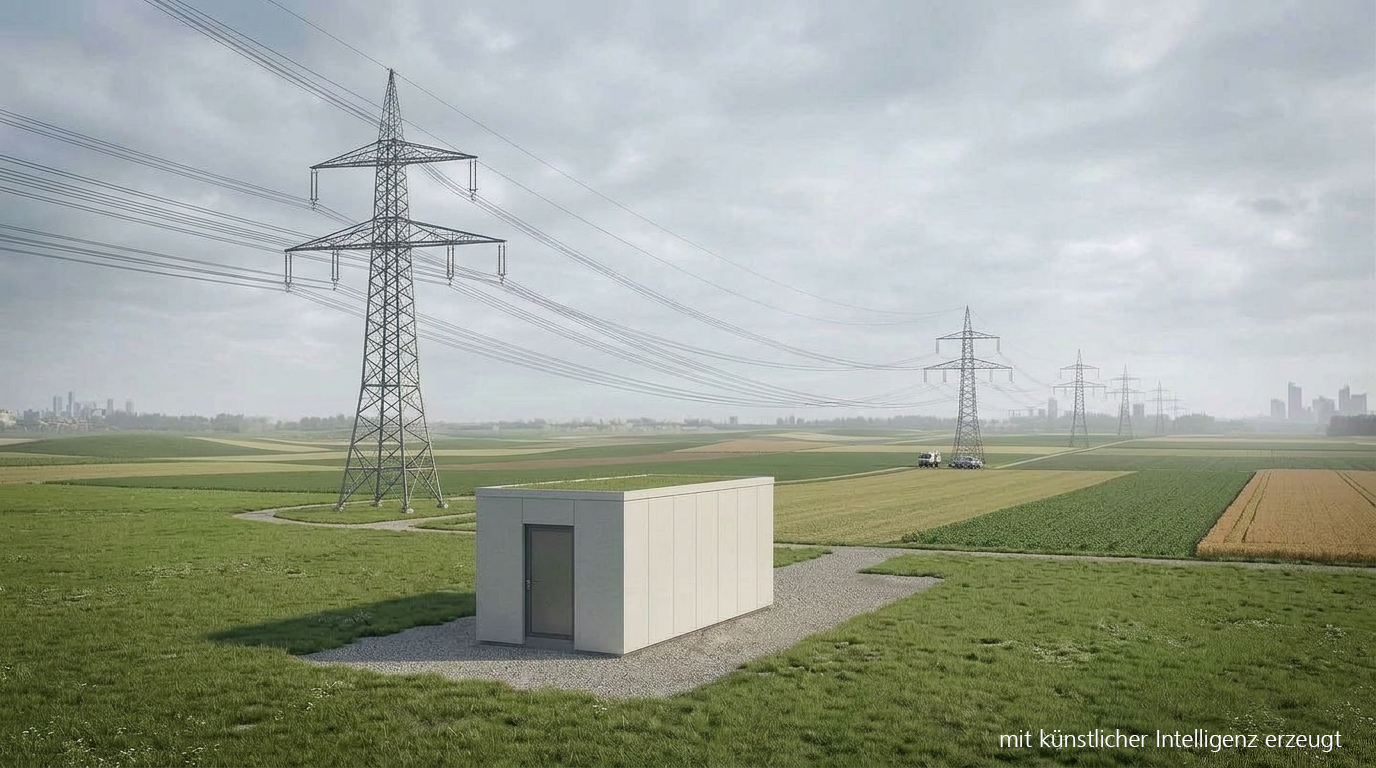

Steuerung Energiewende
Die Energiewende erfordert nicht nur mehr Energie, sondern auch eine intelligente Steuerung der Netze. Dafür werden leistungsfähige Telekommunikations- und Glasfasernetze benötigt, um Daten in Echtzeit zu übertragen und Netzbereiche gezielt zu steuern.
Mit ihrer modularen Bauweise und der integrierten technischen Infrastruktur eignet sich die Next Generation Station (NGS) ideal als dezentrale Steuerzentrale oder Kommunikations-Hub.

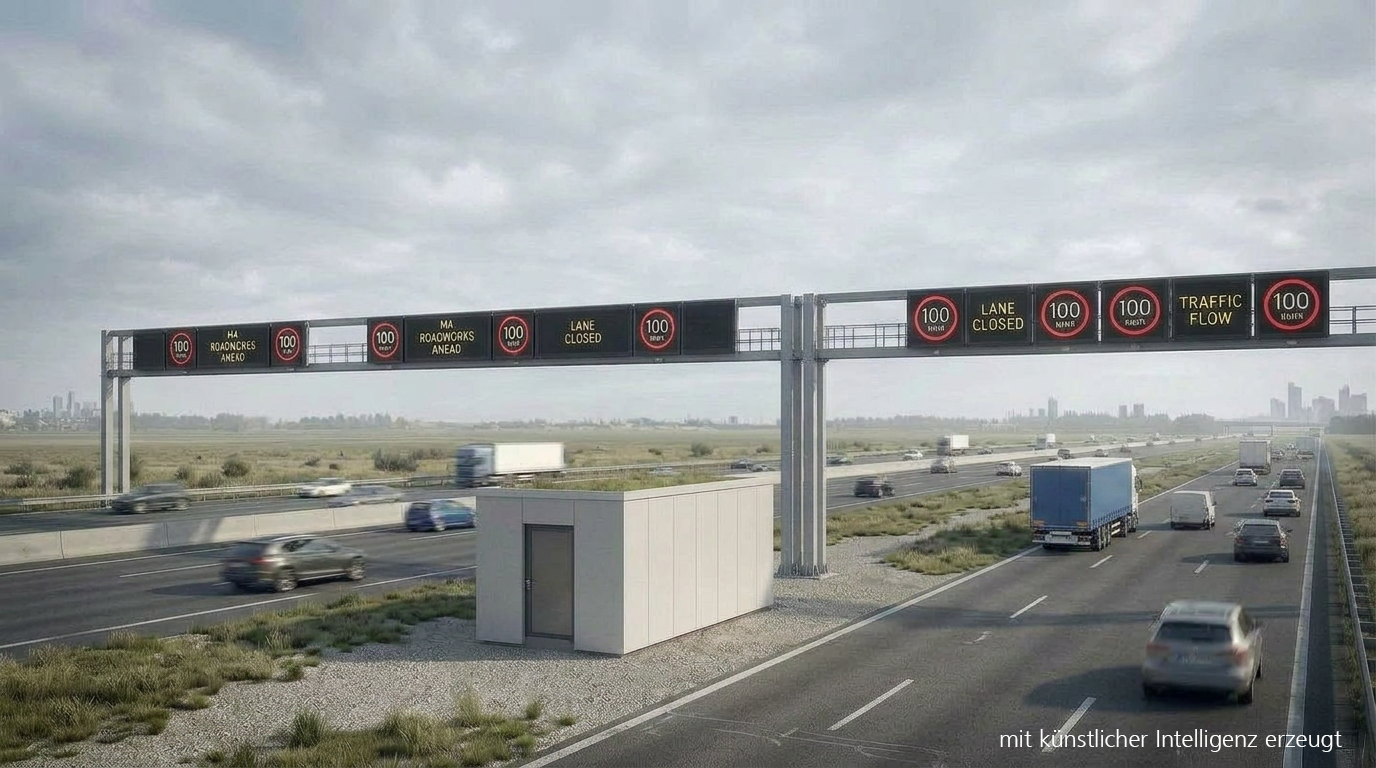

Steuerung und Kabelhäuser
Kabelhäuser sind Verdingungs- und Abzweigstellen für Kabel entlang der Autobahn. In diesen Stationen werden auch technische Steuereinheiten für die Verkehrssteuerung untergebracht.
Starten Sie Ihr Projekt mit der Next Generation Station
Unser Team berät Sie zu Ihrer Station - schnell installiert, skalierbar und betriebsbereit
Mit der Next Generation Station schaffen Sie die Grundlage für leistungsfähige, sichere und zukunftssichere Glasfasernetze. Lassen Sie sich individuell beraten und realisieren Sie Ihr Projekt mit einer Lösung, die mit Ihren Anforderungen wächst.
