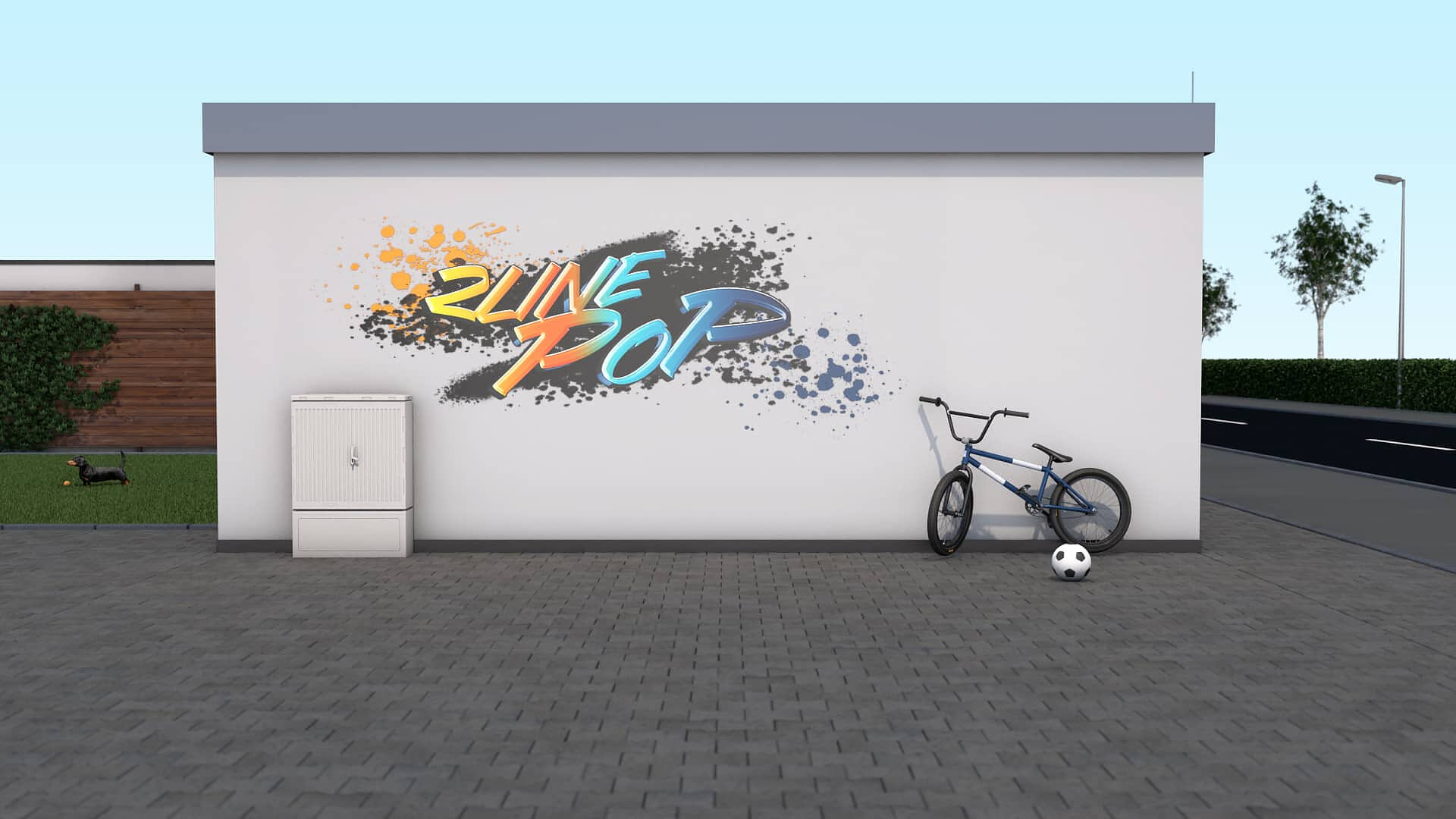

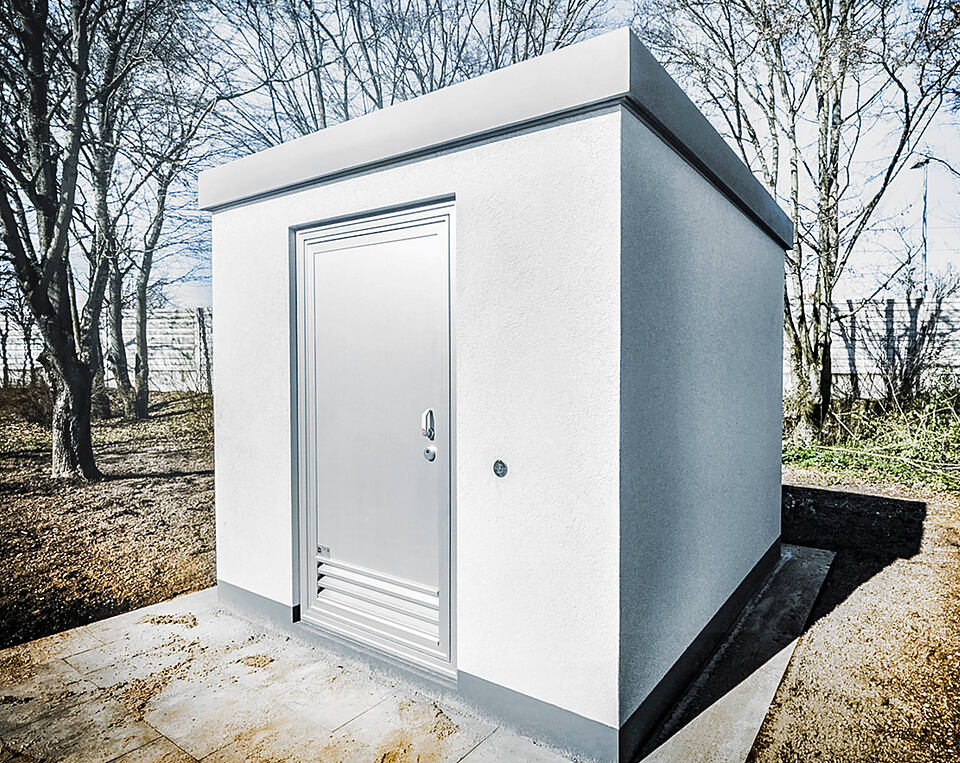

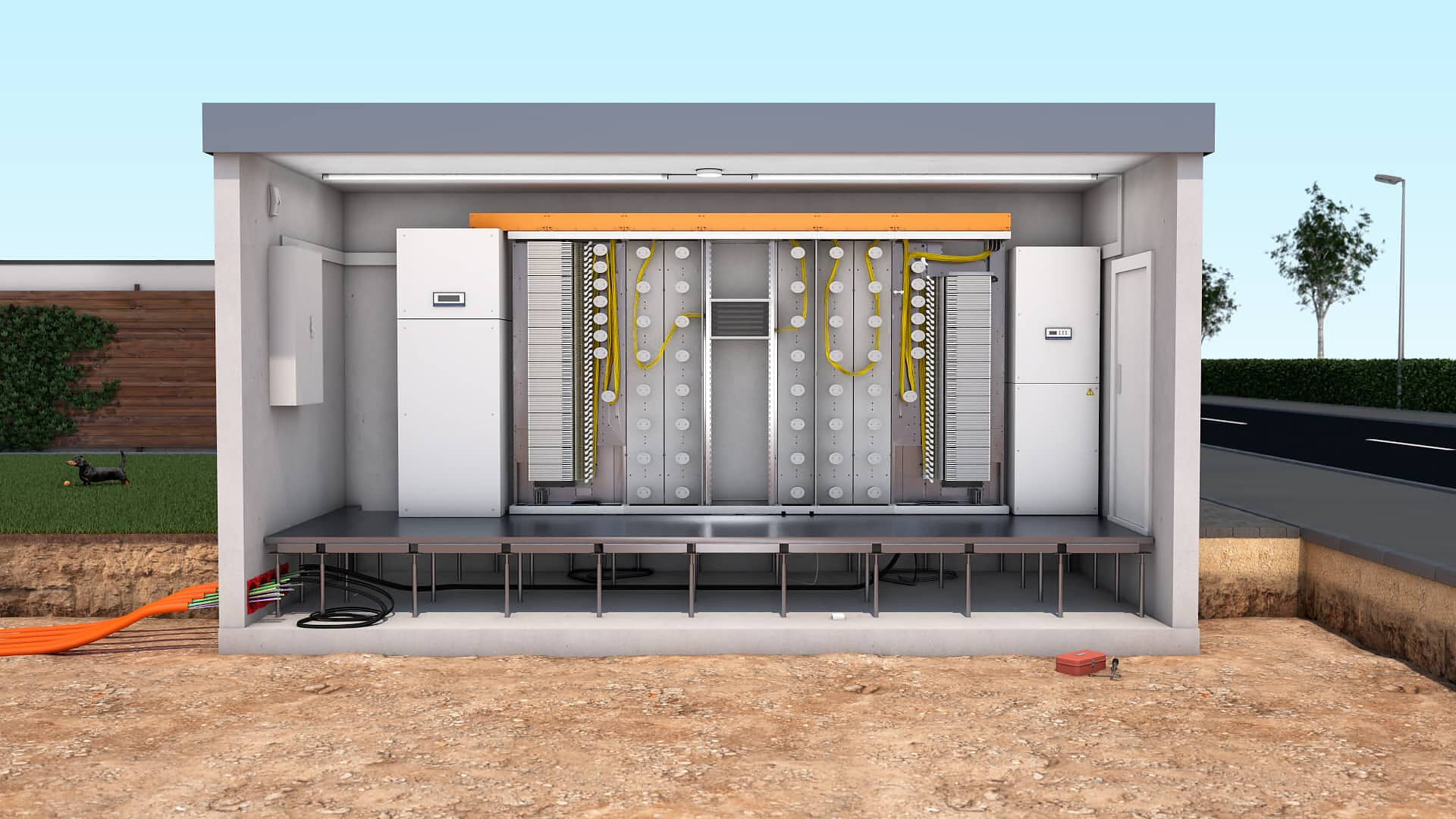

Station Eigenschaften

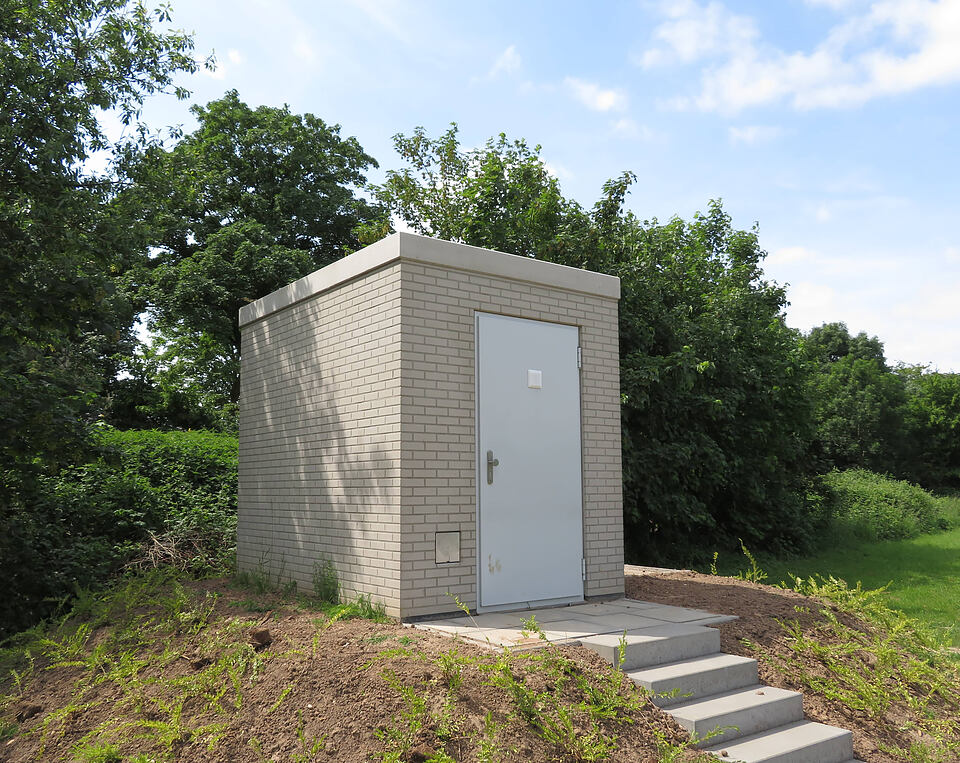

Die 2LINE PoP-Station lässt sich in Farbe und Optik individuell anpassen – etwa in Beton-, Holz- oder Klinkeroptik. Sie ist gedämmt und besteht aus massivem, monolithischem Stahlbeton für hohe Stabilität und Langlebigkeit.

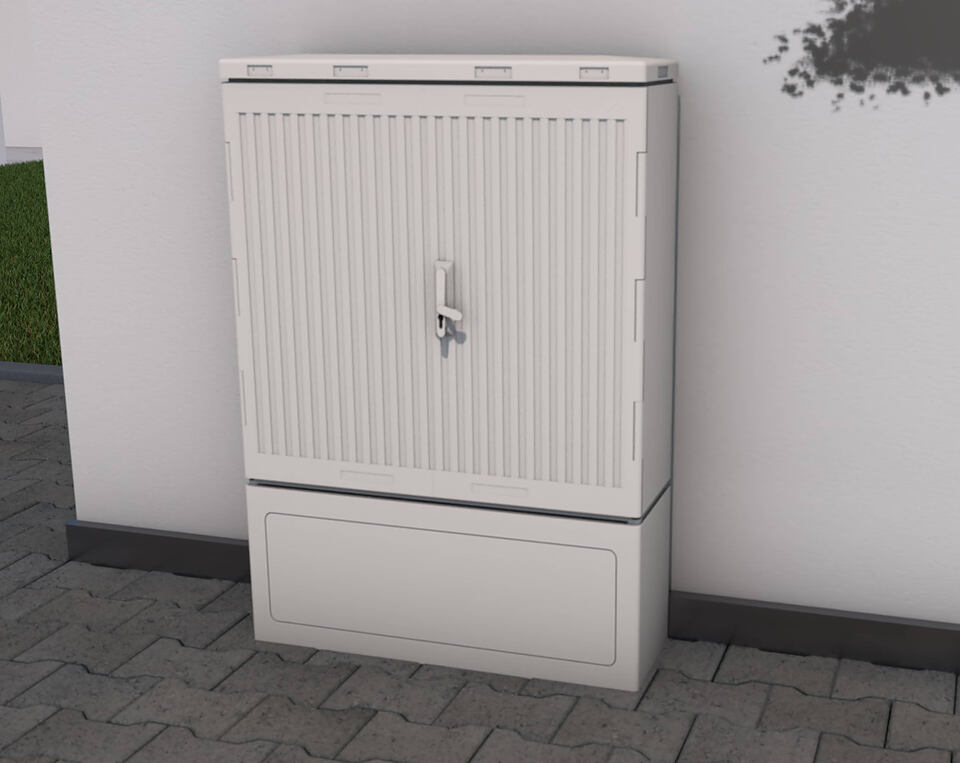

Außen-EVU – Stromanschluss
Der 2LINE PoP verfügt über einen externen EVU-Stromanschluss, wodurch Technik und Energieversorgung räumlich voneinander getrennt sind. Es stehen verschiedene Zählervarianten zur Verfügung, darunter elektronische Haushaltszähler (eHz) und Dreipunkt-Aufnahmen. Die Installation erfolgt gemäß den Vorgaben des Energieversorgers und bedarf dessen Freigabe.

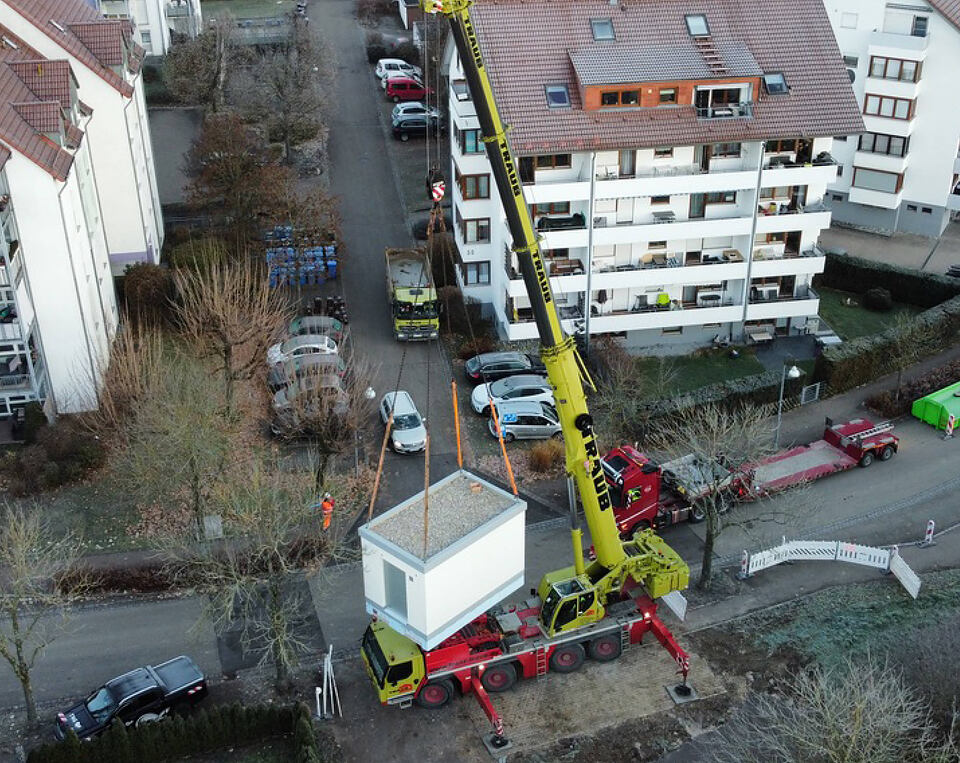

Transport und Logistik
Die PoP-Station wird inklusive Transport- und Krandienstleistungen bis zum Aufstellungsort geliefert. Eine persönliche Betreuung vor Ort rundet die schlüsselfertige Übergabe ab. Die Begehung des Standorts sowie notwendige Transportgenehmigungen und Absperrmaßnahmen sind in unserem Service enthalten.
Klima
Die gedämmte Fassade der PoP-Station verbessert die Energieeffizienz, indem sie den Wärmedurchgang reduziert. Dadurch wird weniger Kühlleistung benötigt, was Betriebskosten spart – selbstverständlich unter Einhaltung aller gesetzlichen Vorgaben.

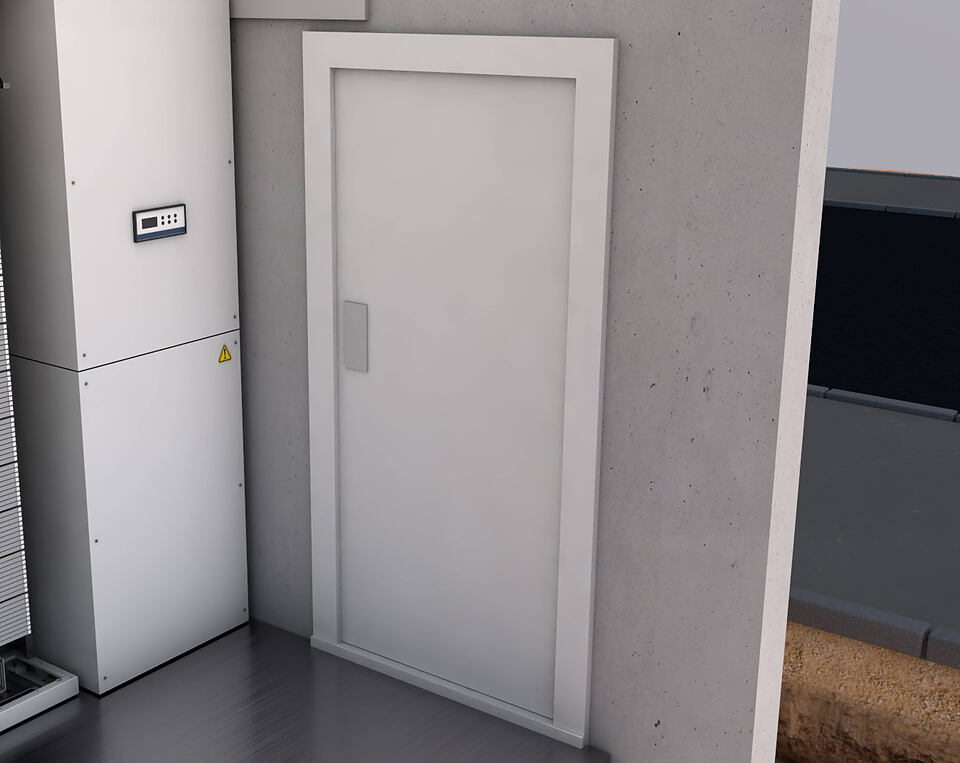

Tür und Zugang
Optional ist die 2LINE PoP-Station mit elektronischer Zutrittskontrolle und einer Tür der Widerstandsklasse RC3 ausgestattet – für erhöhten Einbruchschutz und sichere Zugangskontrolle.

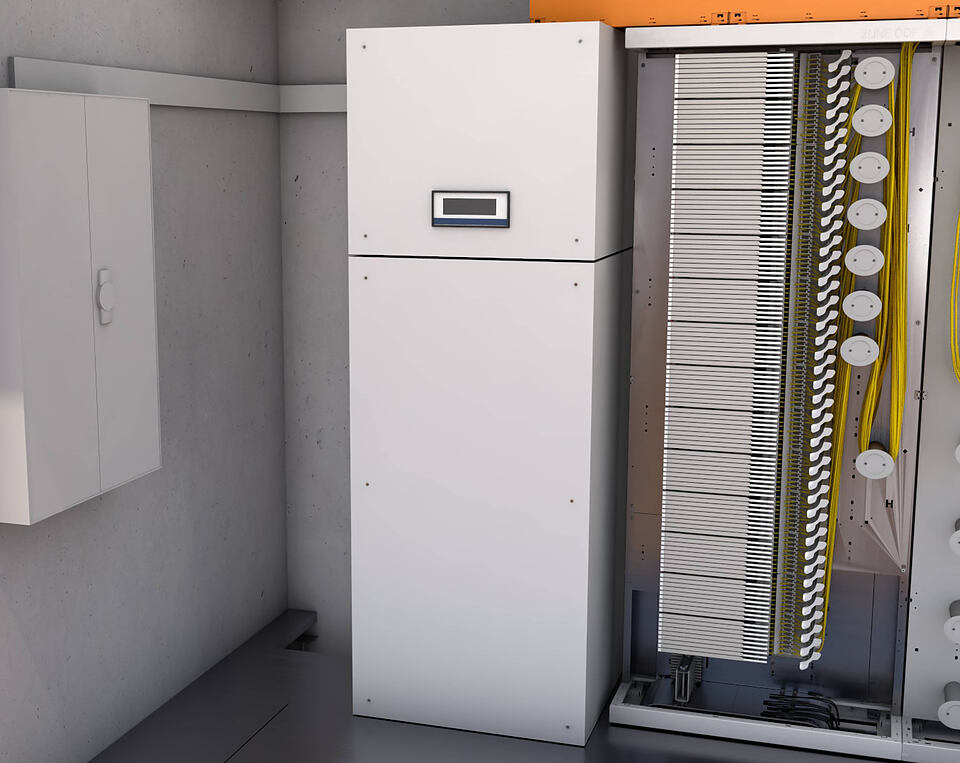

USV
Der 2LINE PoP kann mit einer unterbrechungsfreien Stromversorgung (USV) ausgestattet werden, deren Überbrückungszeit individuell an die Kundenanforderungen angepasst ist. Gleichrichter und Akkukapazität werden entsprechend der benötigten Leistung ausgelegt. Die USV gleicht Stromschwankungen und -ausfälle aus, indem sie angeschlossene Geräte vorübergehend über Akkus versorgt.

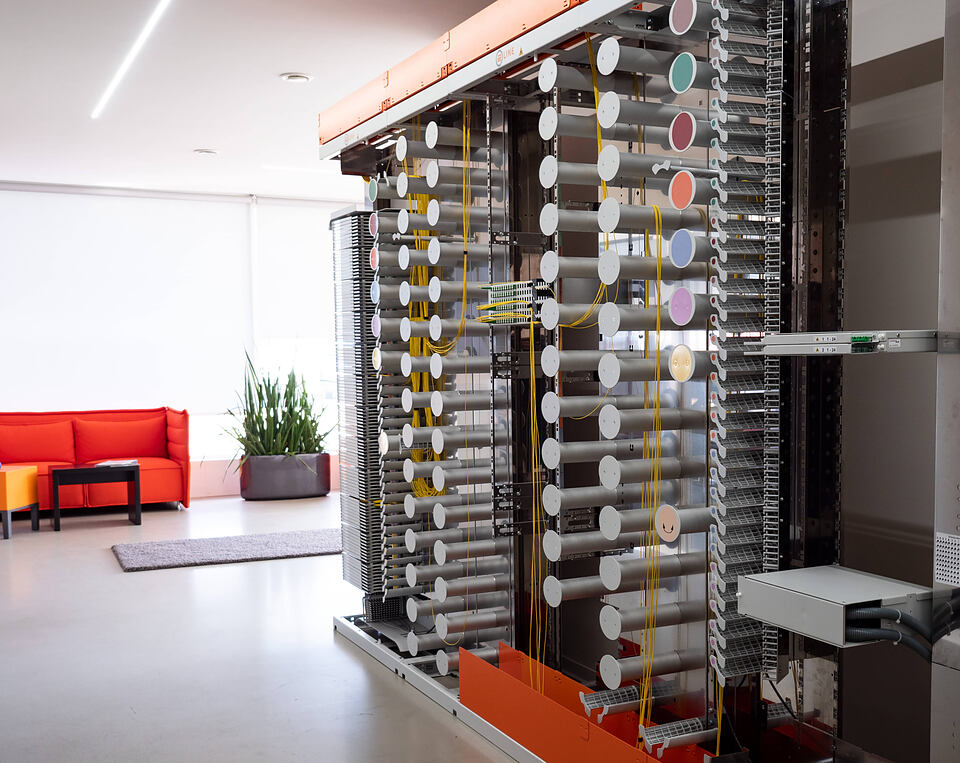

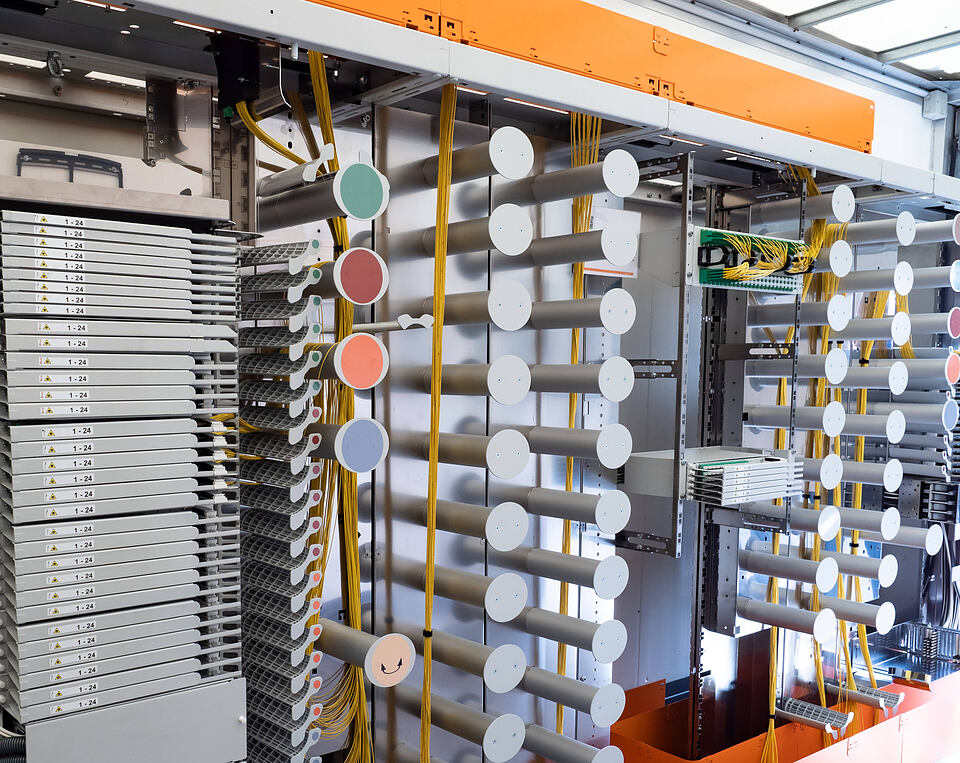

ODF-System
Das Herzstück der PoP-Station ist ein modularer Glasfaser-Verteiler, der eine biegeradiengerechte Kabelführung gewährleistet. Er ist in Varianten mit bis zu 42 HE (3.024 Ports) oder als Sondergröße mit 33 HE (2.376 Ports) erhältlich. Merkmale sind eine intelligente Patch-Kabelführung, Kabelzuführung von oben oder unten, spiegelverkehrter Aufbau sowie eine flexible, leichte Bauweise. Die Lieferung erfolgt vorkonfektioniert und anschlussfertig nach Kundenwunsch.

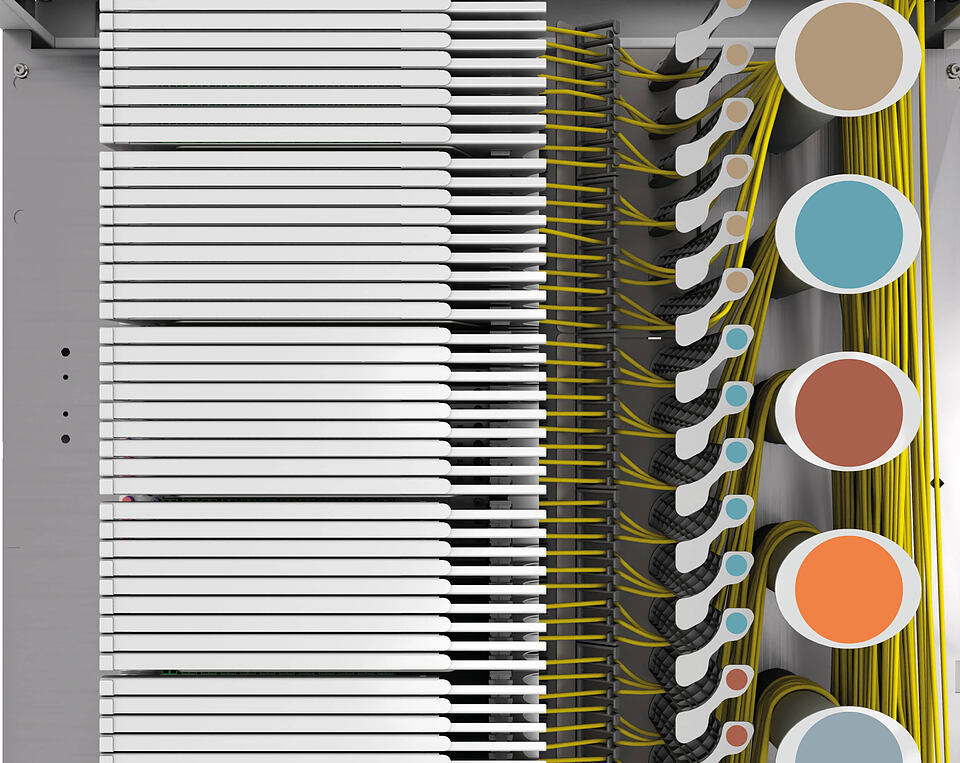

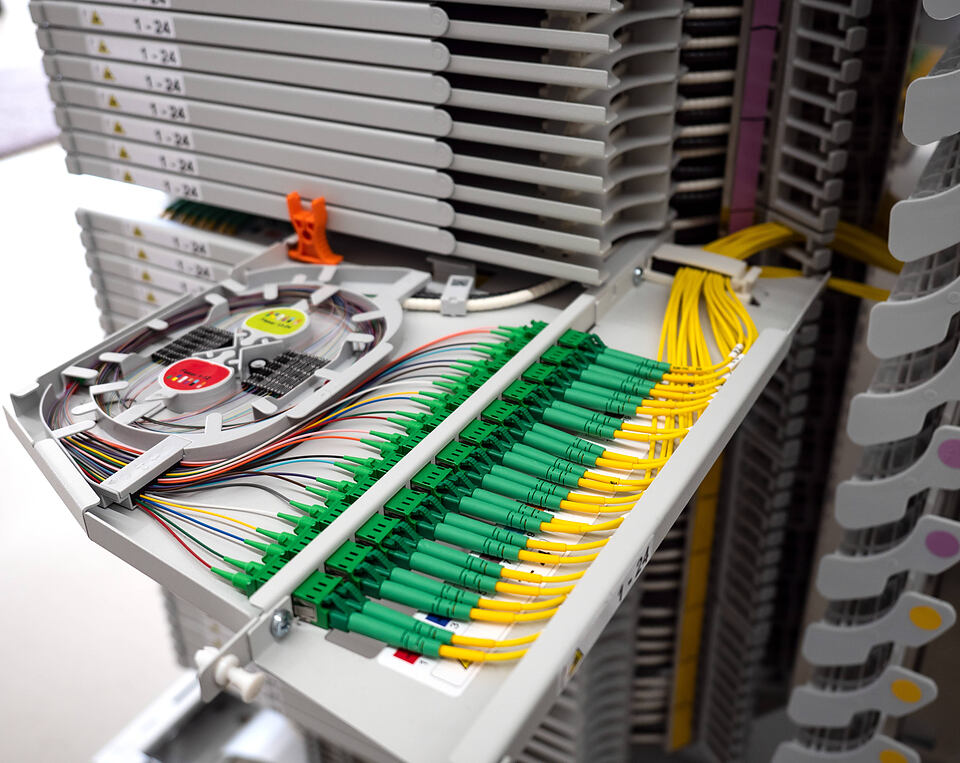

Spleiß-/Patch Module
Die 2LINE ODF HD-Module sind vormontierte Einheiten mit Pigtails und Kupplungen, erhältlich in 1, 2 oder 3 HE. Jede komprimierte Schublade bietet 24 Steckverbindungen – je nach Ausführung mit bis zu 9 Schubladen pro Modul. Es kommen LC-Stecker zum Einsatz, wodurch bei 42 HE bis zu 3.024 Ports und bei 33 HE bis zu 2.376 Ports erreicht werden können. Miniflex-Schläuche sichern die Bündeladerzuführung, während Patchkabel und Fasern biegeradiengerecht geführt werden. Die Module sind auch spiegelverkehrt verfügbar.

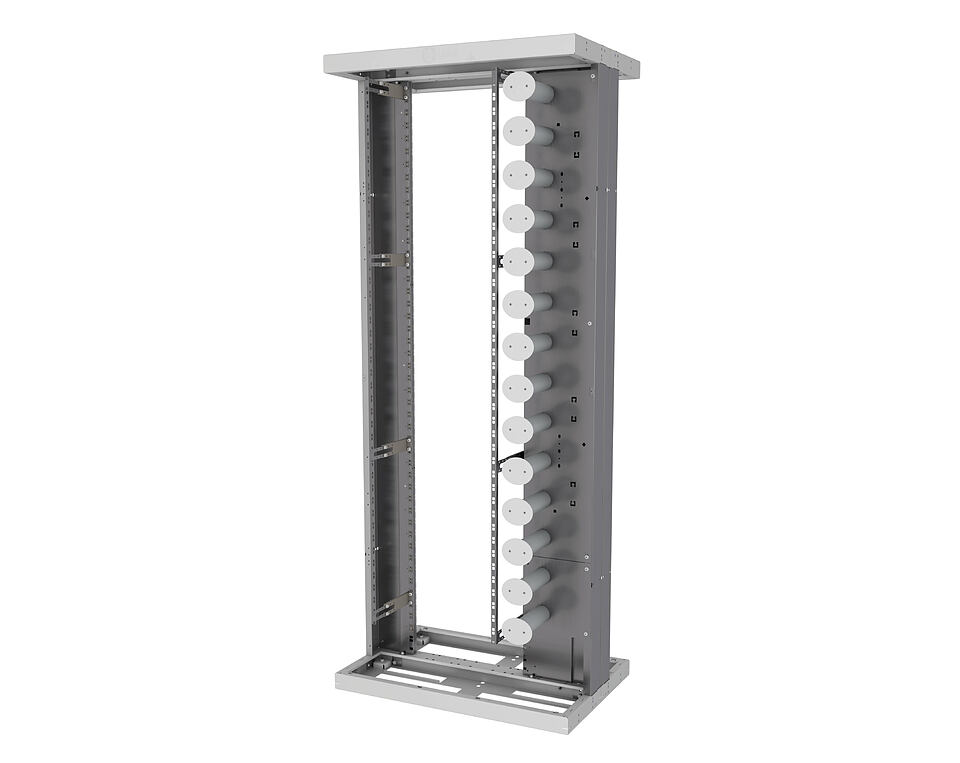

2LINE Optical Distribution Frame ODF 220 Aktiv
Optisches Verteilergestell
2LINE ODF 220 AktivDas Verteilergestell für Aktivtechnik ermöglicht den Einbau von 19"- oder ETSI-Komponenten und bietet eine integrierte Patchkabelführung, wahlweise rechts oder links. Erhältlich in Standardgrößen bis zu 42 HE (2200x900x300) oder als Sondergröße mit 33 HE (1800x900x300), überzeugt es durch eine modulare Bauweise, Flexibilität und kurze Montagezeiten. Die Türen sind mit einem Schwenkhebel für einen Schließzylinder ausgestattet, und die Seitenteile bieten einen sicheren seitlichen Abschluss. Ein spiegelverkehrter Aufbau ist ebenfalls möglich.

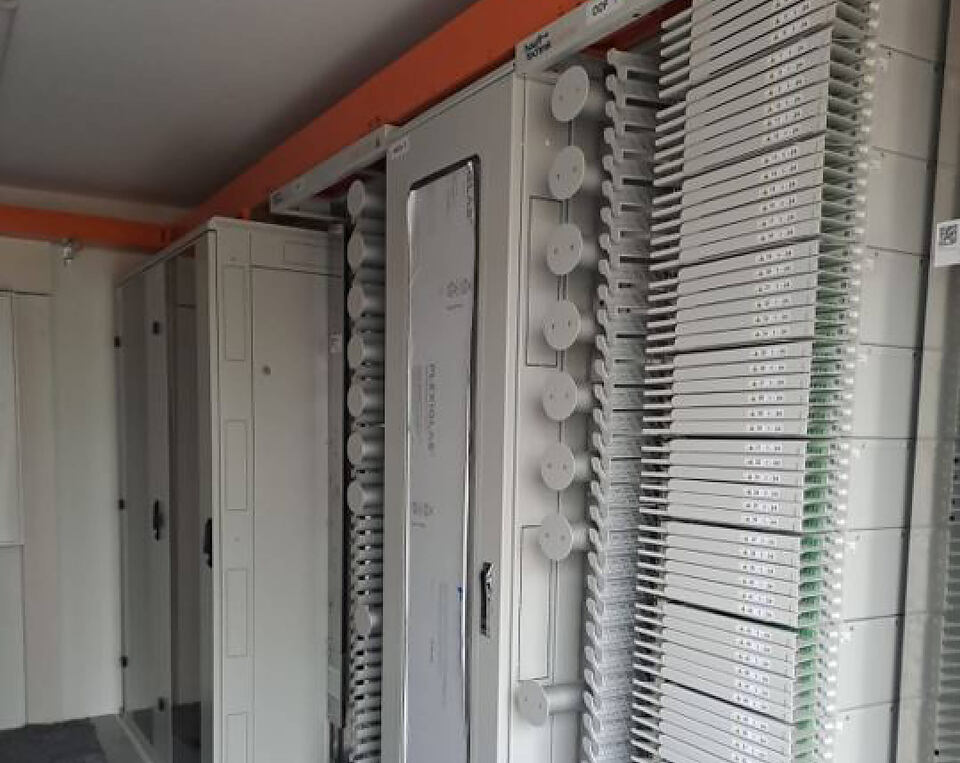

Installation
Die Montage des ODF-Systems und des Verteilergestells für die Aktivtechnik erfolgt fachgerecht, ebenso wie die Inbetriebnahme elektrischer Komponenten wie Klimatechnik und USV. Alle Arbeiten werden gemäß den geltenden VDE-Richtlinien durchgeführt, um höchste Sicherheit und Funktionalität zu gewährleisten.

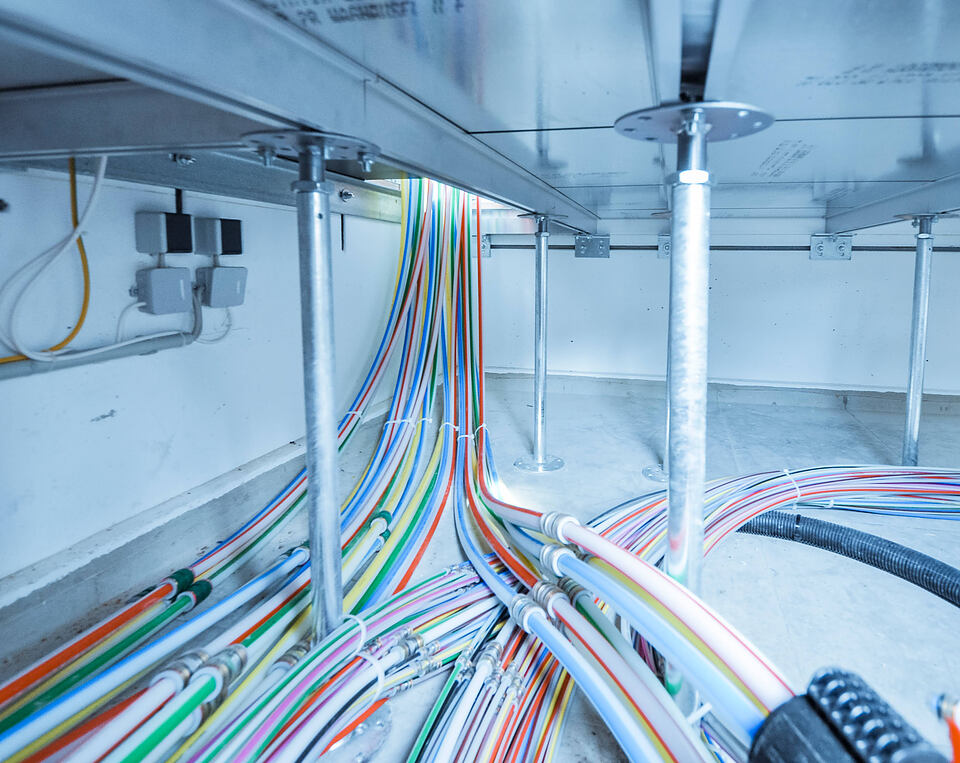

Doppelboden
Der Doppelboden dient der sicheren Verlegung von Kabeln und der Ablage von Überlängen. Gleichzeitig wird kalte Luft der Klimatechnik über den Doppelboden direkt zur Aktivtechnik geführt. Standardhöhen für den Kellerbereich sind 60 cm oder 80 cm. Alternativ kann das System auch ohne Doppelboden mit zusätzlichem Kabelraum ausgeführt werden.

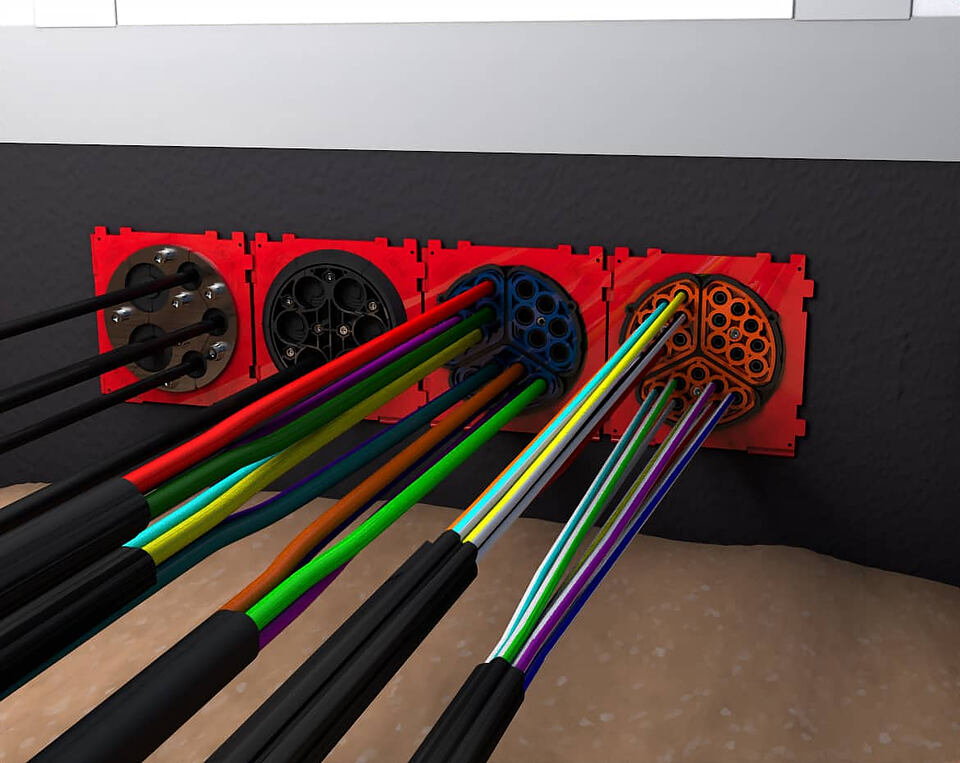

Einfach-Dichtpackung
zum Einbetonieren
HSI150 K/XFür die Einführung von Rohrverbänden in die 2LINE PoP-Station wird das modulare Kabeldurchführungssystem HSI (Hauff Snap-In) verwendet.

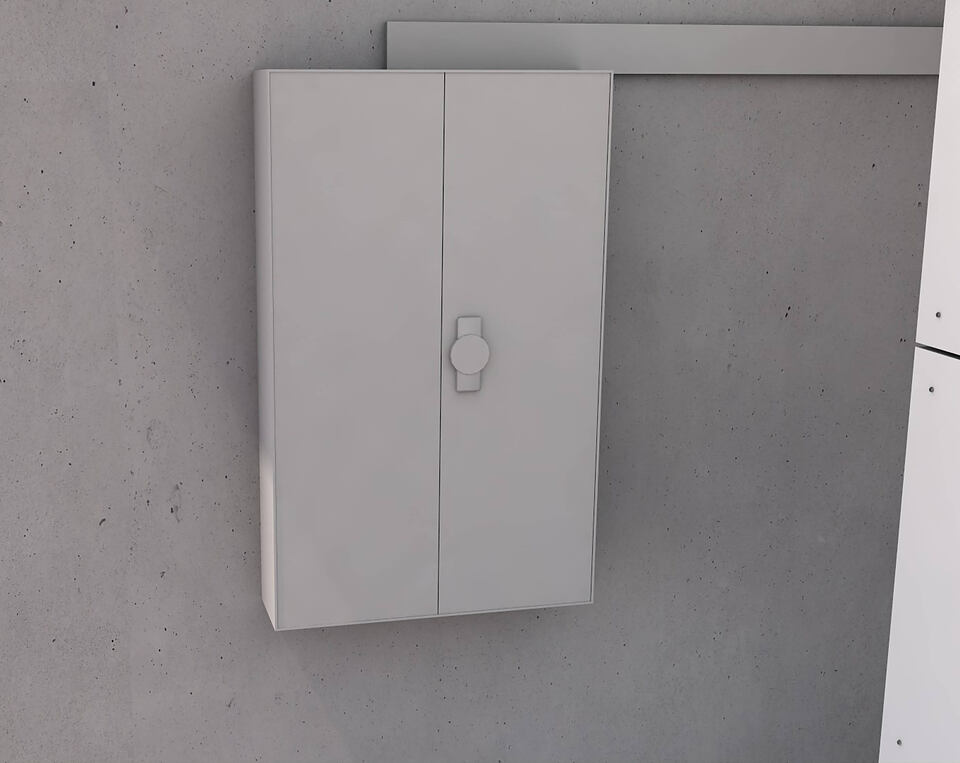

Innen-EVU – Stromanschluss
Der Stromanschluss innerhalb der PoP-Station erfolgt über einen integrierten Unterverteiler, wodurch kein separates Gehäuse an der Außenseite der Station erforderlich ist. Dies sorgt für eine kompakte und platzsparende Lösung.

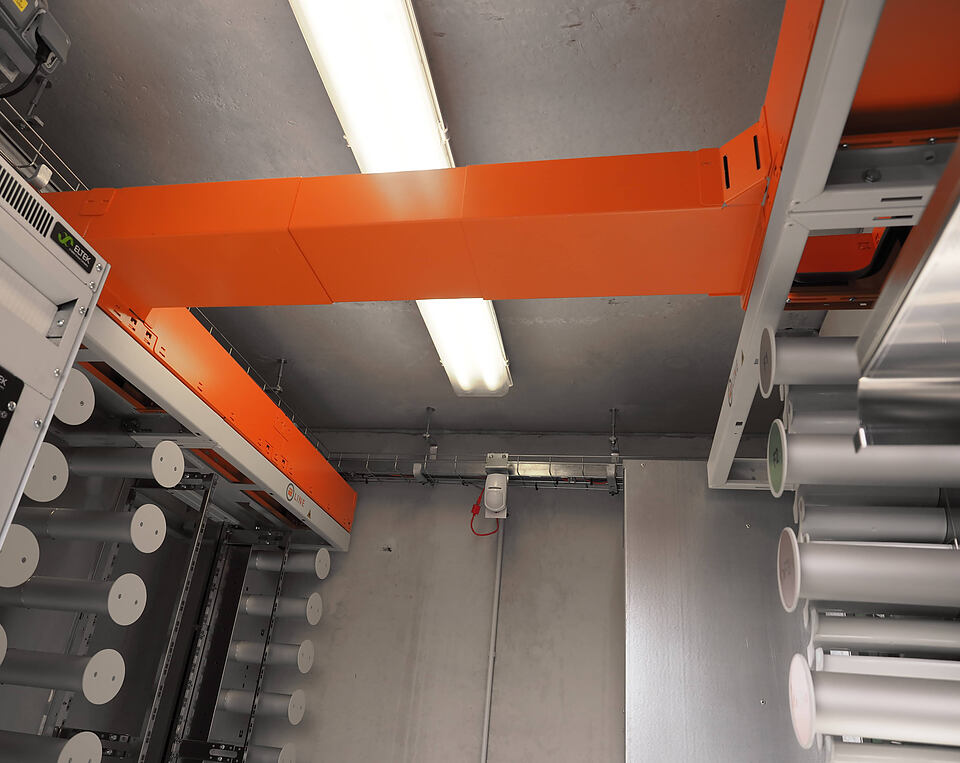

2LINE KKS
Kabelkanalsystem
2LINE KKSDas Kabelkanalsystem ist sowohl in der Variante für die Montage oben auf als auch unten im ODF-System erhältlich. Es basiert auf einem flexiblen, modularen Stecksystem und ist in verschiedenen Elementen verfügbar – geradlinig, rechtwinklig und in unterschiedlichen Längen. Die Führung der Patch-Kabel erfolgt unter Einhaltung der minimalen Biegeradien, die durch geschützte Einführelemente in den Gestellen gewährleistet werden. Die Montage ist einfach und erfordert kein Spezialwerkzeug.

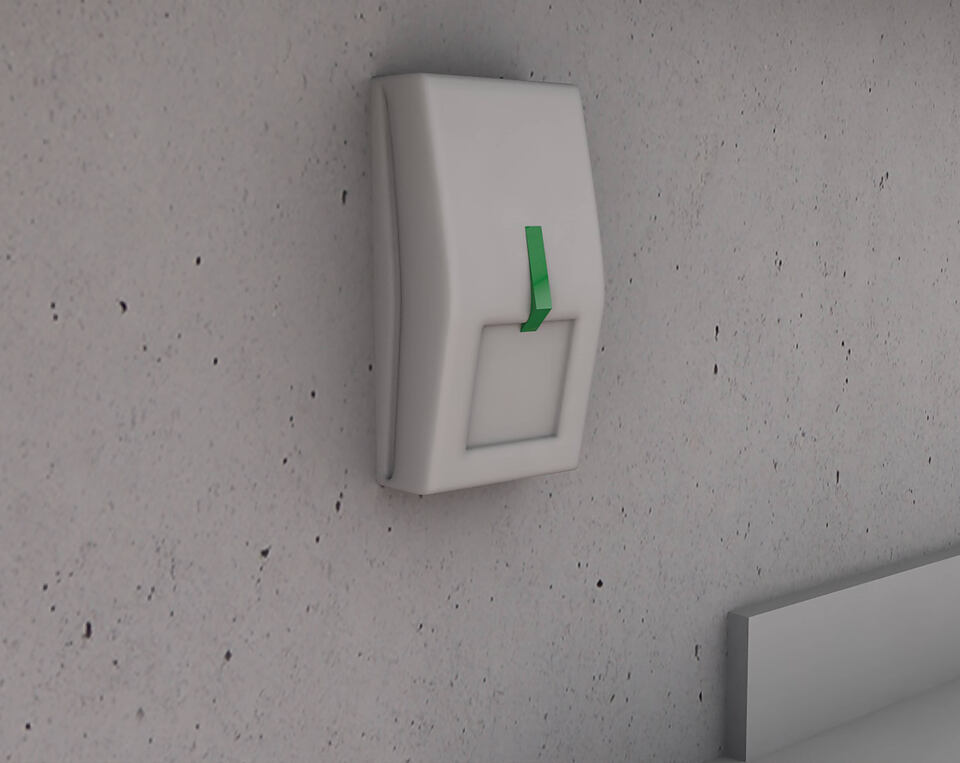

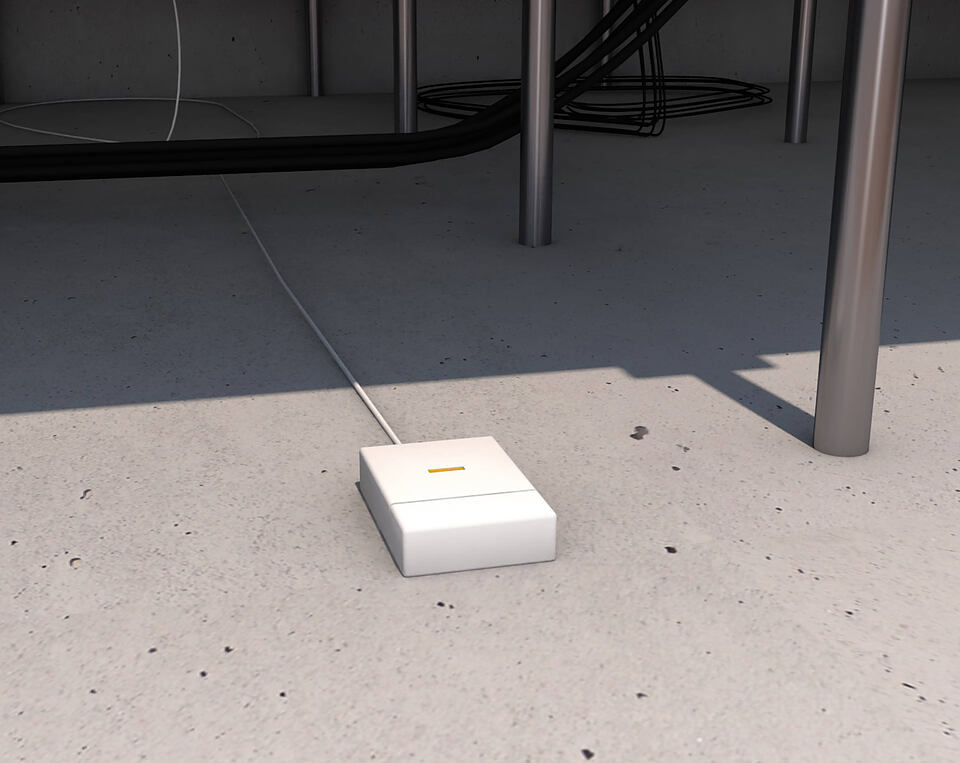

Überwachungssystem
Optional kann die PoP-Station mit einem umfassenden Überwachungssystem ausgestattet werden, das Türkontakt, Rauchwarnmelder, Bewegungsmelder, Wassersensor, Temperatursensor sowie einen RFID-Leser für die Zugangskontrolle umfasst. Zusätzlich kann eine Überwachungskamera installiert werden, um die Sicherheit der Station noch weiter zu erhöhen.
Mehr erfahren
PoP-Stationen
Als Lösungsmacher für die passive Netzinfrastruktur decken wir mit unserem Produktportfolio alle Netzebenen ab. Bevor die Glasfaser sich auf den Weg zum Endnutzer machen kann, bedarf es zunächst eines Hauptverteilers, dem PoP (Point of Presence).
Zusammen mit unseren Partnern bieten wir unsere 2LINE PoP-Stationen in verschiedenen Varianten als schlüsselfertige Lösung mit allen erforderlichen Bestandteilen für den erfolgreichen Betrieb an. Das 2LINE ODF-System komplettiert den PoP Innenausbau mit vorkonfektionierten Schränken für Passiv- und Aktivtechnik und unserem Patchkabelmanagement-System.
Unsere Multifunktionsgehäuse werden als Mini-PoP eingesetzt, ausgestattet mit aktiver und passiver Technik und bei Bedarf ergänzt um ein aktives Kühlsystem – unser 2LINE Flüster-PoP.
Hauptverteiler von Hauff-Technik GRIDCOM als zentrale Knotenpunkte der digitalen Telekommunikation
Ein Hauptverteiler übernimmt die Verwaltung ganzer Teilbereiche von Glasfasernetzwerken. Sie dienen als Knotenpunkte im digitalen Glasfasernetzwerk. Hauptverteiler stellen die Verbindung zwischen den zentralen Glasfaserkabeln sowie den Glasfaserverteilern im Bereich FTTC oder FTTH her. Ein solcher Verteiler besteht aus Technik für die Verteilung des Glasfasernetzwerks sowie Sicherheits- und Kontrollsystemen. Der Hauptverteiler befindet sich dabei in einem dazu passenden Bauwerk. Hauff-Technik GRIDCOM hat diese drei Komponenten in einem Gesamtkonzept vereint.
Aufgaben und Einsatzbereiche eines Hauptverteilers
Die Hauptverteiler kommen vor allem bei der Erschließung neuer Baugebiete zum Einsatz. Oder auch beim flächendeckenden Ausbau von Glasfasernetzwerken. In Bereichen, in denen noch keine Lichtwellenleiter vorhanden sind, bilden sie den Ausgangspunkt für den Ausbau der Netzwerkinfrastruktur. Die Verteiler leiten dann die Glasfaserkabel zu weiteren kleineren Points of Presence, wie Zwischenverteilern. Die Zwischenverteiler befinden sich in unmittelbarer Nähe der Nutzer. Sie verbinden im FTTC-Konzept mehrere Gebäude mit dem Glasfasernetz.
Ein solcher Hauptverteilerkasten ist somit ein zentraler Baustein im lokalen Glasfasernetz. Teilweise versorgen diese Knotenpunkte ganze Stadtteile oder Dörfer mit Breitbandinternet. Mit den Glasfaserverteilern von Hauff-Technik GRIDCOM lassen sich bis zu 12.000 Teilnehmer an das Glasfasernetzwerk anschließen. Die Hauptverteiler sind in aller Regel alleinstehende Gebäude, die in einer zentralen Lage aufgebaut werden. Hier kommt die Hauptleitung des Glasfasernetzes an. Der Ausbau des lokalen Netzes erfolgt dann meist stufenweise. Dementsprechend viel Technik muss in diesen Gebäuden untergebracht werden. Ebenfalls wird Platz für den zukünftigen Ausbau des Glasfasernetzes vor Ort benötigt.
Hauptverteiler von Hauff-Technik GRIDCOM
Das Portfolio von Hauff-Technik GRIDCOM umfasst Komplettlösungen für Hauptverteilerkästen. Bei diesem Gesamtkonzept sind die Technik und die Gebäude aufeinander abgestimmt. Teil der zentralen Verteiler sind Optical Distribution Frames. Diese bieten Platz für bis zu 3.024 Ports. Der Innenausbau lässt sich dabei individuell auslegen. Er findet auf Basis von optischen Verteilergestellen statt. Mit diesen lässt sich sowohl passive als auch aktive Technik integrieren. Auch Splitter können in diese zentralen Verteiler eingebaut werden. Eine knicksichere Faserbündelführung ist durch das ausgeklügelte Patchkabelsystem gewährleistet.
Das modulare System mit dem Konfigurator von Hauff-Technik GRIDCOM erlaubt eine schnelle Planung individueller Knotenpunkte. Über die individuelle Konfiguration lassen sich ODFs, Kabelkanalsysteme oder Spleiß-Patch-Module auswählen. Diese können direkt vorkonfektioniert in die Hauptverteilerkästen der Serie 2LINE von Hauff-Technik GRIDCOM eingebaut werden. Zum Lieferumfang gehört neben den Grundelementen auch alles Zubehör für die Montage der Kabel und Technik. Dies umfasst unter anderem Wandbefestigungswinkel, Kabelabfangplatten oder Bodenelemente für die Kabelführung.
Das Thema Sicherheit spielt gerade bei so zentralen Netzwerkknotenpunkten wie einem Glasfaserverteiler eine wichtige Rolle. Zudem geht es auch darum, zuverlässige Verbindungen zum Netzwerk zu gewährleisten. Gerade ein Ausfall am Hauptverteiler würde eine hohe Zahl an Internetnutzern in einem lokalen Gebiet betreffen. Aus diesem Grund sind die PoP für Glasfaser von Hauff-Technik GRIDCOM mit umfangreicher Sensor- und Sicherheitstechnik ausgestattet. Dazu gehört ein Sensorpack, bestehend aus Feuchtigkeits- und Temperaturmessgeräten. Diese senden laufend die Daten an die Zentrale. Eine Kompaktklimaanlage sorgt für die Kontrolle von Temperatur und Luftfeuchtigkeit im Verteilergebäude. Bewegungsmelder und Sirenen mit Lichtblitz melden unbefugtes Eindringen. Teil der Verteilergebäude von Hauff-Technik GRIDCOM ist auch ein Zugangskontrollsystem. Dieses ist mit Hardware umgesetzt und gewährt den Zugang mit speziellen Keykarten. Somit sind die Glasfaserverteiler von Hauff-Technik GRIDCOM durchdachte Gesamtkonzepte. Sie decken alle Aufgaben und Funktionen eines solchen Points of Presence vollumfänglich ab.
Schlüsselfertige und individuelle Hauptverteiler von Hauff-Technik GRIDCOM
Hauff-Technik GRIDCOM fertigt komplette Hauptverteiler. Diese können dann direkt vor Ort aufgestellt werden. Dies beschleunigt den Aufbau neuer Netze deutlich. Die Komplettlösungen von Hauff-Technik GRIDCOM bestehen aus zwei Komponenten. Das ist zum einen die Technik, die für die Verteilung und den Aufbau der Glasfasernetze benötigt wird. Zum anderen liefert Hauff-Technik GRIDCOM auch die Gebäude, in denen die Verteiler platziert sind.
Von Hauff-Technik GRIDCOM stehen schlüsselfertige Hauptverteiler inklusive Fertiggebäude in mehreren Standardvarianten zur Verfügung. Darüber hinaus ist es möglich, individuelle Bauwerke nach eigenen Maßen zu erhalten. Das ist besonders von Vorteil, wenn diese vor Ort für den Aufbau eines Point of Presence erforderlich sind. Eine solche Komplettlösung aus einer Hand hat entscheidende Vorteile. So lässt sich die Planung von Projekten deutlich vereinfachen und beschleunigen. Die Technik ist bereits auf das Gebäude abgestimmt und auch die individuelle Planung des Hauptverteilers entfällt.
Weiterhin ist dank des modularen Aufbaus eine Vorkonfektionierung der Optical Distribution Frames möglich. Diese können bereits vor dem Transport an den Point of Presence verkabelt und im Hauptverteilerkasten installiert werden. Dies beschleunigt die Inbetriebnahme vor Ort. Insbesondere, da die Anschlüsse über Steckverbindungen an den vorkonfigurierten Patchfeldern oder LC-Duplex-Anschlüssen vorgenommen werden können. Für die Installation ist dann nur noch eine Person notwendig. Dadurch reduzieren sich auch die Gesamtkosten. Das Konzept von Hauff-Technik GRIDCOM ist somit eine effiziente Lösung für den Aufbau von PoP im Glasfasernetzwerk.
