2LINE Optical Distribution Frame ODF 180

Optisches Verteilergestell

2LINE ODF 180

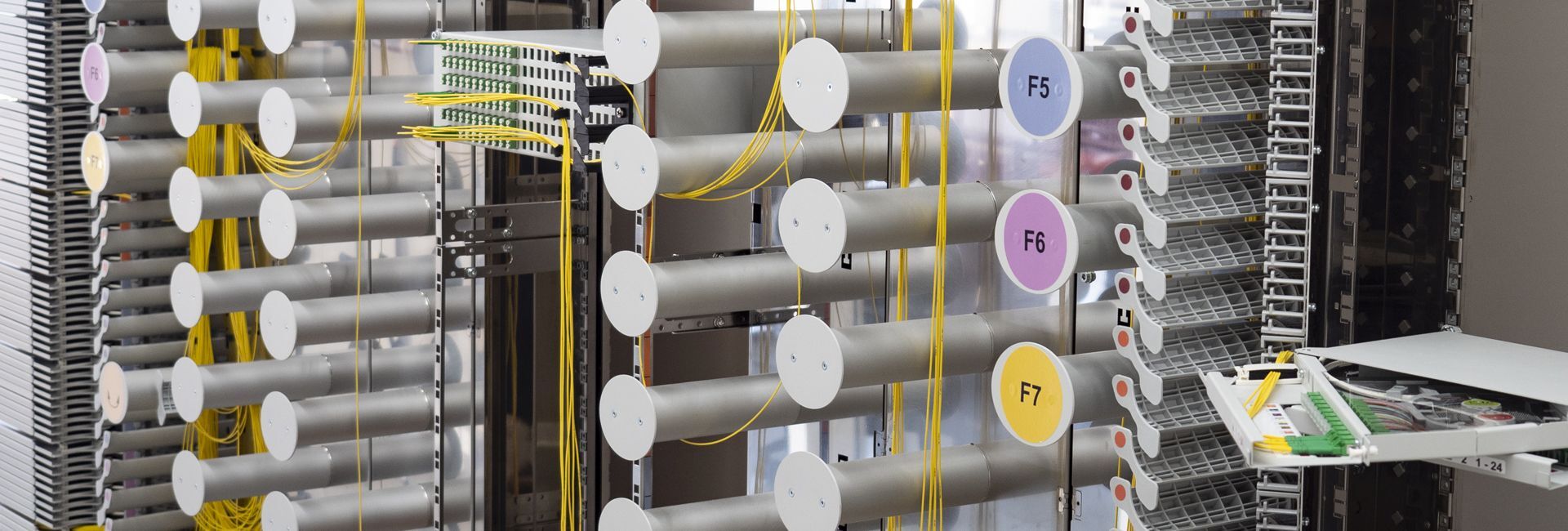

2LINE Optical Distribution Frame ODF 180 - Optisches Verteilergestell
  • Kosten- und platzsparendes Verteilersystem mit einer Aufnahmekapazität von bis zu 2.376 Ports bzw. 33HE
  • Intelligentes Patchkabelmanagement mit einheitlicher Patchkabellänge
  • Schnelle und einfache Montage auf der Baustelle oder kundenspezifische Vorinstallation ab Werk
Der 2LINE ODF ist die Komplettlösung für passive LWL-Netzwerksysteme mit einer hohen Faserkapazität und einem einfach zu bedienendem Patchkabelmanagement.
Zum Konfigurator
2LINE Optical Distribution Frame ODF 180 - Optisches Verteilergestell

Fakten

Vorteile:

  • Hervorragend geeignet für alle Standardkabel-, Mikrokabel- und Blow-Fiber-Systeme
  • Über die Kabelabfangplatte können ankommende Kabel sowohl von unten als auch von oben eingeführt werden
  • Führung der Faserbündel zu den Spleiß-/Patch Modulen in geschützten Mikroröhrchen
  • Komplett spiegelverkehrter Aufbau durch symmetrische Bauteile möglich (links/rechts)
  • Faserbündelführung als geführte Variante in Kämmen oder mit freier Führung individuell wählbar
  • Montage der Module in Standard, 19" Rückenmontage und optional 19" Frontmontage
  • Einbau von tieferen 19" Baugruppen durch Rücken an Rücken-Montage mit optionalem Zwischenrahmen möglich
  • Patchkabelführung durch Kabelkanal am Bodenrahmen oder optional am Dachrahmen
  • Modulares System mit einer hohen Faserdichte
  • Kundenspezifische Konfiguration
  • Biegeradiuskontrolle für alle ankommenden Kabel und Patchkabel
  • Zentrales Management der Bündeladerkabel
  • Aufstellbar an der Wand, an der Decke, Rücken an Rücken oder Seite an Seite
  • Herausnehmbare Module für einfaches Spleißen
  • Einheitliche Kabellänge von 2,60m im Patchkabelmanagementsystem

Lieferumfang:

  • 2LINE ODF 180
  • Montageanleitung
  • Aufgebaut oder zerlegt (optional)
  • Patchkabel-Management rechts (Standard) oder links (optional)
  • 2LINE ODF Türenset, 2-teilig mit 3-Punkt Stangenschließsystem, Schwenkhebel vorbereitet für Profilhalbzylinder (optional)
  • 2LINE ODF Seitenwand (optional)
  • 2LINE Kabelkanalsystem oben und unten (optional)
  • 2LINE Abdeckung KAP (Bündeladerschutz) (optional)
  • 2LINE Abdeckungsplatte Dach (optional)
  • 2LINE Splitterhalter und Splitter (optional)
  • 2LINE Spleiß-/Patchmodule (optional)
  • 2LINE Zentralabfangungselement (optional)
  • 2LINE Bügelschellen (optional)

Maße:

  • HxBxT[mm]: 1800x900x300

Module

Folgende Module sind für diesen Schrank verfügbar:
