2LINE Spleiß-/Patch Module

Spleiß-/Patch Module

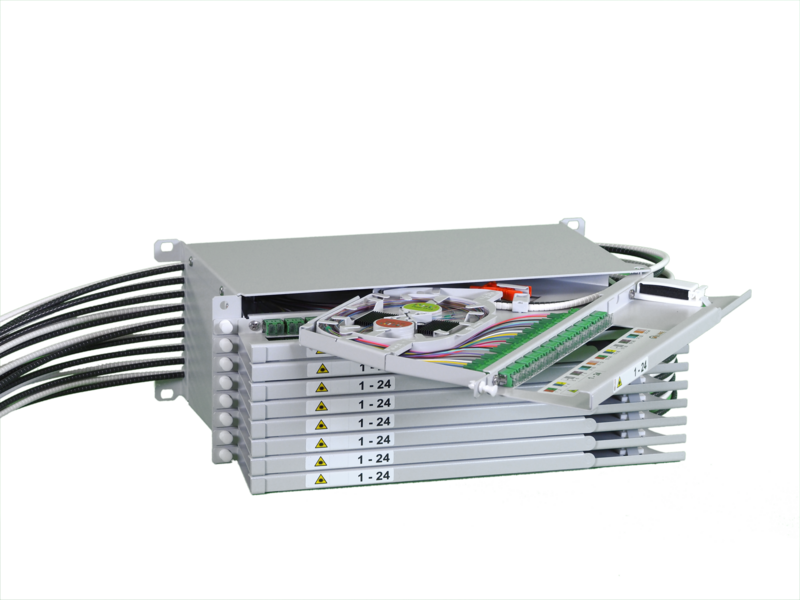

2LINE SP-Module Standard/HD

  • Hohe Packungsdichte der Module in HD-Ausführung bei 3HE mit 216 LC-Ports
  • Mit Pigtails, Kupplungen und Schutzröhrchen vorkonfektioniertes schwenkbares Spleiß-/Patch Modul
  • Patchkabel und Pigtail-Fasern werden sicher unter optimaler Einhaltung der Mindestbiegeradien geführt
Die 2LINE Spleiß-/Patch Module sind kompakte Anschluss- und Abschlusslösungen für unsere passiven Glasfaser-Netzwerksysteme wie den 2LINE ODF und den 2LINE MFG. Mit ihren hohen Faser- und Portkapazitäten in allen gängigen Steckertypen können einfache und übersichtliche Systeme realisiert werden. Höchste geprüfte Qualität und eine solide Konstruktion garantieren Sicherheit und Langlebigkeit.

Vorteile:

  • Platzsparendes Design
  • Leichte und selbsterklärende Montage durch logische farbliche Kennzeichnung
  • Bedruckung und Beschriftung nach Norm oder Kundenvorgabe
  • Spiegelverkehrte Module zum optimalen Patch-Kabelverlauf zur Aktivtechnik
  • Frontblende klappbar als Laserschutz, zum Reinigen und Messen der Pigtails
  • Gesicherte Bündeladerzuführung mittels Miniflexschläuche

Lieferumfang:

  • 2LINE SPM HD//ST
  • Vorkonfektioniert mit Kupplungen und Pigtails
  • Verfügbare Pigtails mit Steckern LC- / SC- / E2000 oder Sonderwünsche möglich
  • Fasern der Pigtails wahlweise G.652 oder G.657
  • Inklusive Befestigungsmaterial
  • 2LINE SPM Multitool (in oberster Schublade)
  • 2LINE Miniflex weiß/schwarz

Maße:

  • Breite 350 mm; Tiefe 280 mm
  • Höhen: 1HE 44mm; 2HE 88mm; 3HE 132mm

Prüfungen/Normen:

  • Kunststoffteile LSZH, flammwidrig UL94 V-0, UV-stabil

HE Produkt SC, LC oder E2000 Best.-Bez. Artikelnr.
1HE ST-Modul (2 Schubladen) 48 Ports 2LINE SPM 1HE ST 1HE ST-Modul SC/LC/E2000
2HE ST-Modul (4 Schubladen) 96 Ports 2LINE SPM 2HE ST 2HE ST-Modul SC/LC/E2000
3HE ST-Modul (6 Schubladen) 144 Ports 2LINE SPM 3HE ST 3HE ST-Modul SC/LC/E2000
1HE HD-Modul (3 Schubladen) 72 Ports 2LINE SPM 1HE HD 1HE HD-Modul LC/APC
2HE HD-Modul (6 Schubladen) 144 Ports 2LINE SPM 2HE HD 2HE HD-Modul LC/APC
3HE HD-Modul (9 Schubladen) 216 Ports 2LINE SPM 3HE HD 3HE HD-Modul LC/APC
